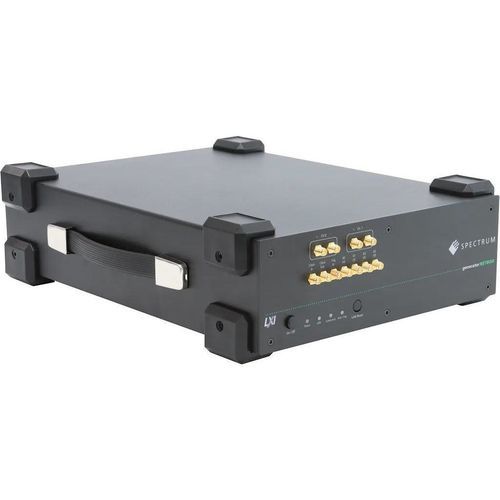

信号発電機 DN2.63 series

パルス任意波形プログラム可能

DN2.63xは、高性能16ビット任意波形発生器（AWG）NETBOXで、イーサネット・リモート・コントロール、高分解能、最大10GS/sの超高サンプリング・レートを提供します。DN2.63xは、1チャンネルまたは2チャンネルの構成が可能で、チャンネルごとのDACおよびアンプ・ステージを備えたマルチチャンネル信号の同時発生用に設計されています。 <主な特長

• 高速16ビット任意波形発生器
• 1チャネルまたは2チャネル・バージョンで利用可能
• 全チャネルで同時信号発生
• チャネルごとに独立したDACおよびアンプ
• 出力レベル・プログラマブル（50Ωに対してシングルエンドで±500 mVまで）
• 出力レベル・プログラマブル（50Ωに対して差動で±1.0 Vまで）
• 動作モード：
• シングルショット、ループ、FIFO、マルチリプレイ、...
• マルチキャリアDDSオプションあり
• 最大2Gサンプルまでのオンボード・メモリ（8Gサンプル・オプション）

DN2.63xファミリのモデル

• DN2.635-01 - プラットフォーム：イーサネット; アナログ出力：1; デジタル出力：4、解像度：16ビット16ビット、サンプラー：10Gサンプル/秒（1アクティブ・チャネル）、帯域幅：2.50GHz、メモリ（最大）：2Gサンプル（8Gサンプル）：メモリ（最大）：2 GSamples（8 GSamplesオプション）；最大出力レベル：±500 mV シングルエンド（±1.0 V differentiell）/50 Ω；機能：マルチ・リプレイマルチ・リプレイ、オプション
• DN2.635-02 - プラットフォーム：アナログ出力：2、デジタル出力：4：4；分解能：16ビット、サンプラー：10GS/s（1アクティブ・チャネル）/ 5GS/s（2アクティブ・チャネル）、帯域幅：2.50GHz、メモリ（最大）：2GSamples（8GSamples）：メモリ（最大）：2 GSamples（8 GSamplesオプション）、最大出力レベル：±500 mV シングルエンド（±1.0 V differentiell）/50Ωマルチ・リプレイ、オプション
• DN2.636-01 - プラットフォーム：アナログ出力：1、デジタル出力：11、デジタル出力：4；分解能：16ビット、サンプラー：10Gサンプル/秒（1アクティブ・チャネル）、帯域幅：3.90GHz、メモリ（最大）：2Gサンプル（8Gサンプル）：2 GSamples（8 GSamplesオプション）；最大出力レベル：±500 mV シングルエンド（±1.0 V differentiell）（50 Ω）；特徴マルチ・リプレイ、オプション
• DN2.636-02 - プラットフォーム：アナログ出力：2、デジタル出力：4：4；分解能：16ビット、サンプラー：10Gサンプル/秒（1アクティブ・チャネル）/5Gサンプル/秒（2アクティブ・チャネル）、帯域幅：3.90GHz、メモリ（最大）：2Gサンプル（8Gサンプル）、帯域幅：3.90GHzメモリ（最大）：2 GSamples（8 GSamplesオプション）、最大出力レベル：±500 mV シングルエンド（±1.0 V differentiell）/50Ωマルチ・リプレイ、オプション
• DN2.632-02 - プラットフォーム：アナログ出力：2、デジタル出力：4：4；分解能：16ビット、サンプラー： 3.20GS/s（1アクティブ・チャネル）/ 3.20GS/s（2アクティブ・チャネル）、帯域幅：1.40GHz、メモリ（最大）：2GSamples（8GSamples）：メモリ（最大）：2 GSamples（8 GSamplesオプション）；最大出力レベル：±500 mV シングルエンド（±1.0 V differentiell）（50 Ω時）；機能：マルチ・リプレイマルチ・リプレイ、オプション
• DN2.632-01 - プラットフォーム：アナログ出力：1、デジタル出力：11、デジタル出力：4；分解能：16ビット、サンプラー： 3.20GS/s（1アクティブ・チャネル）、帯域幅：1.40GHz、メモリ（最大）：2GSamples（8GSamples）：メモリ（最大）：2 GSamples（8 GSamplesオプション）；最大出力レベル：±500 mV シングルエンド（±1.0 V differentiell）/50 Ω；機能：マルチ・リプレイマルチ・リプレイ、オプション

デジタル・パルス・ジェネレーター・オプション、マルチキャリアDDSモード。 グラフィックス機能

解像度：16ビット

最大サンプリング周波数：最大10.0GS/s（モデルおよびアクティブ・チャネル数により異なる：例えば、シングル・アクティブ・チャネルでは10GS/s、2チャネル10GS/sバリアントではチャネルあたり5GS/s）

アナログ帯域幅：モデルによる（ページの例：1.40GHz、2.50GHz、3.90GHz）

チャネル：

1または2（全チャンネルで同時生成）

チャンネルごとのアーキテクチャ：チャンネルごとに独立したDACとアンプ

出力レベル：最大±500 mV（50Ωのシングルエンド）、最大±1.0 V（50Ωの差動）

デジタル出力：4（ファミリー表に示す通り）

オンボード・メモリ：標準2 Gサンプル、オプションで8 Gサンプルのアップグレードが可能

動作モード：

シングルショット、ループ、FIFO、マルチリプレイ、その他

プラットフォーム/リモートコントロール：イーサネット（NETBOX）

オプション機能：デジタルパルスジェネレーターオプション、マルチキャリアDDSモード（DDSオプション）
