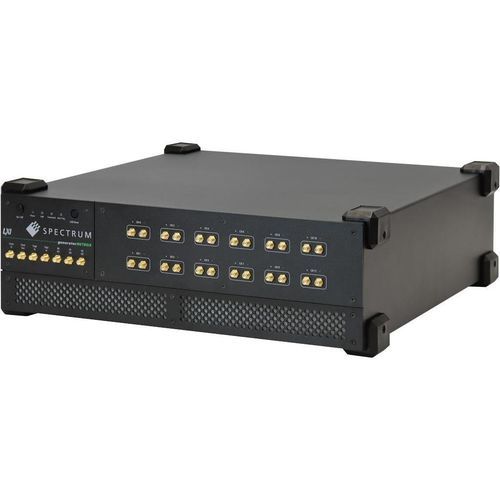

信号発電機 DN6.63 series

パルス任意波形デジタル

概要
DN6.63xシリーズは、Ethernetリモート制御対応のマルチチャネル16ビット任意波形発生器（AWG）です。各チャネルに個別のDACとアンプを備え、全チャネルで同時に独立出力が可能です。選択構成では最大10.0 GS/sのサンプリングレートおよび最大2.50 GHzのアナログ帯域幅を提供します。

主な特徴

• 16ビット分解能の任意波形生成
• 利用可能な構成：4、6、8、10、12チャネルのアナログ出力
• 各チャネルに専用DACとアンプを持ち、全チャネルで同時信号生成が可能
• 出力振幅：50 Ω負荷でシングルエンド最大±500 mV、差動で最大±1.0 V（プログラム可能）
• 動作モード：Single-Shot、Loop、FIFO、Multiple Replay など
• オプション：マルチキャリアDDS、デジタルパルスジェネレータ
• オンボードメモリはモデルに応じて拡張可能（AWG当たり最大8 GSamples等のオプション）

利用可能モデルと比較仕様

• DN6.635-04 — アナログ出力4ch、デジタル出力4ch；16ビット；サンプリングレート：チャネル数により最大10 GS/s；帯域：2.50 GHz；メモリ：2x2 GSamples（オプション2x8 GSamples）
• DN6.635-06 — アナログ出力6ch、デジタル出力4ch；16ビット；サンプリングレート：チャネル数により最大10 GS/s；帯域：2.50 GHz；メモリ：3x2 GSamples（オプション3x8 GSamples）
• DN6.635-08 — アナログ出力8ch、デジタル出力4ch；16ビット；サンプリングレート：チャネル数により最大10 GS/s；帯域：2.50 GHz；メモリ：4x2 GSamples（オプション4x8 GSamples）
• DN6.635-10 — アナログ出力10ch、デジタル出力4ch；16ビット；サンプリングレート：チャネル数により最大10 GS/s；帯域：2.50 GHz；メモリ：5x2 GSamples（オプション5x8 GSamples）
• DN6.635-12 — アナログ出力12ch、デジタル出力4ch；16ビット；サンプリングレート：チャネル数により最大10 GS/s；帯域：2.50 GHz；メモリ：6x2 GSamples（オプション6x8 GSamples）
• DN6.632シリーズ — 低サンプルレートのバリアント（例：DN6.632-04/06/08/10/12）：最大3.20 GS/s；帯域：1.40 GHz；メモリとチャネル数はモデルにより異なる

技術仕様

• 分解能：16ビット
• 最大サンプリングレート：最大10.0 GS/s（モデルおよびアクティブチャネル数に依存）
• アナログ出力チャネル：4、6、8、10、12から選択可能
• 同時生成機能：各チャネルに専用DACとアンプを搭載
• 出力振幅：50 Ω負荷でシングルエンド最大±500 mV、差動で最大±1.0 V
• アナログ帯域幅：DN6.635系で最大2.50 GHz；DN6.632系で最大1.40 GHz
• オンボードメモリ：モデル依存、オプションで拡張可能
• 再生モード：Single-Shot、Loop、FIFO、Multiple Replay
• オプション：マルチキャリアDDS、デジタルパルスジェネレータ
• インターフェース：Ethernet（LXI/netboxリモート操作対応）
