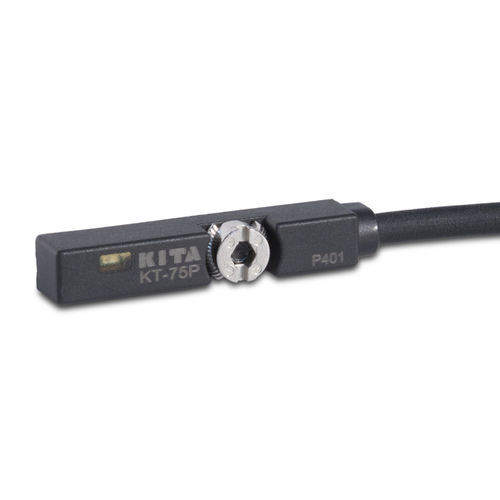

トグルクランプ用近接スイッチ AU570

磁気長方形アナログ

空気圧式ヘビーシリーズ用近接スイッチ トグルクランプ - アクセサリ 近接スイッチは、磁界の存在を感知して電気パルスで報告することができるセンサーです。空圧シリーズのツールには、磁気シリンダーが搭載されており、近接スイッチによって関連づけられているため、動作時に電気的なコマンドおよび/または制御インパルスを提供します。 発光性のLEDを搭載しているため、最低3Vの電圧で動作し、直列接続の場合は、それぞれ3Vの電圧降下が生じます。長さに比例するケーブルの容量により、センサーの動作に支障をきたす可能性があるため、接続ケーブルはできるだけ短いものを使用することをお勧めします。 長さに比例します。例えば、10mのケーブルの場合、ケーブルの容量の影響を無効にするために、インダクターセンサーに直列に接続することをお勧めします。直流の正極は常に茶色の線に接続されています。電気ケーブルと大きな鉄製の物体との間には、相互誘導の影響によりセンサーに障害が発生する可能性があるため、十分な距離を保つことをお勧めします。 電気的データ DC電圧 3-110V AC電圧 3-110V 25°での電流 200 mA 電力 6W 接続時間 0.5 mS 切り離し時間 0.1 mS 接続点 110ガウス 断線箇所 60ガウス 電気的寿命（パルス数） 107 接触抵抗 0.1オーム 電圧降下 ' 3 V 公称動作点 25-30 A T 動作周波数 Max.500 Hz
