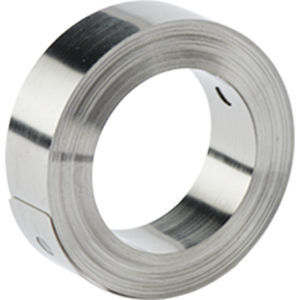

一定トラクションスプリング SR series螺旋状スチール製炭素製
お気に入りに追加する
商品比較に追加する
特徴
- 機能
- 一定トラクション
- タイプ
- 螺旋状
- 材料
- スチール製, 炭素製, ミディアム
- 応用
- 電源, エンジン用, ケーブル, ドラム
- 外部の直径
最大: 266 mm
(10.5 in)最少: 14 mm
(0.6 in)- 内径
最大: 99 mm
(3.9 in)最少: 6 mm
(0.24 in)- ガス反力
最大: 8 N
最少: 0 N
- 長さ
最大: 14,605 mm
(575 in)最少: 1,168 mm
(46 in)- トルク
最大: 8 Nm
(5.9 ft.lb)最少: 0.004 Nm
(0.003 ft.lb)
詳細
SPIROFLEXトルクモータばねは、特別に応力を受けた一定力ばねから作られ、小型パッケージで大量のトルクを提供します。 これらのスプリングは、トルク出力ドラム（D3）からの回転エネルギー、またはプーリ、ケーブル、ウェビングを使用して直線運動を提供します。
スプリング幅：1.8～100mm
スプリング厚さ：0.05～1.0 mm
素材：テクスチャ加工カーボンおよびステンレス鋼
耐用年数：最大50,000回のロードサイクル
（一般的な用途には5,000～15,000サイクルが必要）
最大100回の作業回転
小～中トルク範囲、最小ヒステリシス、二軸作業ロールと保管ロールを備えたシステム
特定のアプリケーションにはさまざまなトルクばね設計ソリューションがあるため、カタログ範囲外のトルクばねが必要な場合は、設計フェーズの早い段階で営業部門に相談することをお勧めします。
SPIROFLEX定力トルクばねの代表的な用途は次のとおりです。
発電
リトラクトケーブル
駆動機構
直線運動の測定
医療用イメージング装置
---
