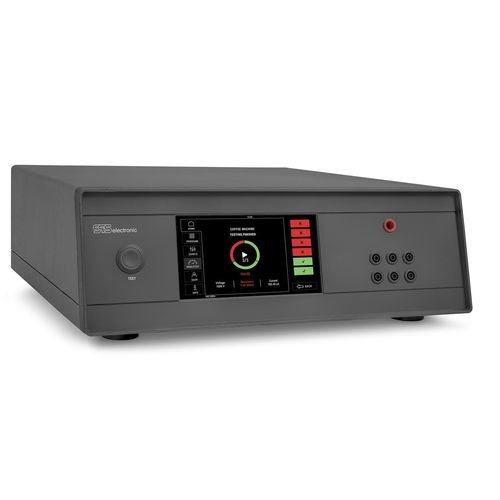

安全試験機 S 6600H

絶縁抵抗耐電圧土壌連続性

概要
S 6600H、S 6600U、KT 6680U は、試験室、作業場、製造環境向けの汎用安全試験器です。S 6600H、S 6600U は卓上型、KT 6680U はラック挿入型モジュールとして提供されます。

接続とバリアント

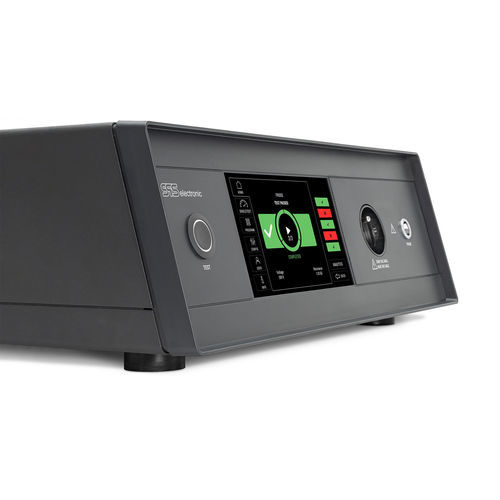

• S 6600H：前面に国別電源ソケットを備え、被試験機器を直接接続できます。
• S 6600U：前面にラボ用ソケットおよび高電圧ソケットを備え、多様な試験接続に対応します。
• KT 6680U：既存の試験ラックや自動試験システムへ組み込み可能なラック挿入ユニットです。

主要試験機能

• 耐電圧試験（Hipot）AC：100 – 5,500 V、試験電流最大20 mA。
• 耐電圧試験（Hipot）DC：100 – 6,000 V、試験電流最大20 mA。
• 絶縁抵抗測定（DC）：印加電圧100 – 6,000 V；公表抵抗範囲：100 kΩ – 50 GΩ（別記で250 kΩ – 50 GΩの表記あり）。
• 保護導体（グランドボンド）試験 AC：1 – 32 A；抵抗範囲0 – 6 Ω。
• 抵抗測定範囲：1 Ω – 1 MΩ。
• 導通判定の閾値：< 14 Ω = 短絡；> 100 kΩ = 非導通。

用途

• 量産のエンドオブライン試験（EOL）や安全性試験。
• 電子・電気製品の品質保証。
• 研究室での安全検証、保守・修理時の試験。
• 医療機器、パワーエレクトロニクス、e‑Mobility部品の安全試験（機能試験を必要としない場合）。

詳細
本機は安全性に関する測定、つまりAC/DC耐電圧、絶縁抵抗測定、保護導体試験に重点を置いています。高電圧レンジはACで最大5,500 V、DCで最大6,000 Vまで対応し、試験電流は最大20 mAです。絶縁測定は非常に高い抵抗値領域をカバーし、絶縁性能評価に適しています。保護導体試験は1 A～32 Aの試験電流でPEの導通・抵抗を確認します。接続オプションは選択したバリアントにより異なります（前面ソケット、ラボ/HVソケット、ラック統合など）。

技術仕様

• モデル：S 6600H（製品ラインに S 6600U、KT 6680U を含む）。
• 耐電圧試験 AC：100 – 5,500 V、最大20 mA。
• 耐電圧試験 DC：100 – 6,000 V、最大20 mA。
• 絶縁抵抗測定（DC）：100 – 6,000 V；抵抗範囲：100 kΩ – 50 GΩ（代替表記：250 kΩ – 50 GΩ）。
• 保護導体試験：1 – 32 A；抵抗範囲0 – 6 Ω。
• 抵抗測定範囲：1 Ω – 1 MΩ。
• 導通判定：< 14 Ω = 短絡；> 100 kΩ = 非導通。
• 電源：ワイドレンジ電源、約90 – 250 V（別表記：90 – 253 V）、50/60 Hz。
• バリアント：国別電源ソケット付き卓上（S 6600H）；ラボソケット付き卓上（S 6600U）；ラック挿入ユニット（KT 6680U）。
• 典型的用途：HV安全試験、絶縁試験、保護導体/グランドボンド試験（研究室、作業場、産業現場）。
• メーカー：SPSelectronic。
