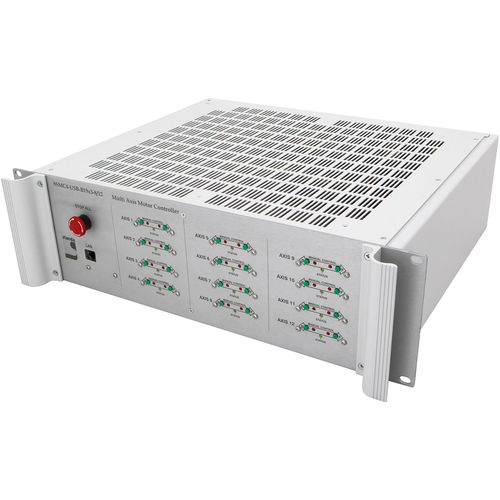

多軸動作制御装置 8SMC4

DCステッピングイーサネット

産業用モーションコントローラ/ドライバ8SMC4-ETHERNET/RS232-B19は、標準的なDC、サーボまたはステッパー技術に基づいて最大 12メカトロニクスシステムを制御するために特に設計されています。 コントローラ/ドライバハウジングは、標準の19インチ産業用キャビネットに取り付けることができます。 複数のボックスは、イーサネットポートを介して単一のネットワークに接続することができます。 システムは、特別なインフラストラクチャやマスターサーバーを操作することなく、自動的にピアツーピアモードに設定できます。 また、各軸は別々のRS232ポートを介して制御することができます. 8SMC4-ETHERNET/RS232-B19には、すべての軸の同時作業をサポートする制御、パワーユニットなど、必要なすべてのサブシステムが含まれています。 コントローラ/ドライバは、イーサネットを介して多数のPCベースのワークステーションに接続できます。 すべてのユーザーは、使用可能な軸の範囲設定およびアクセス権の割り当てにアクセスできます。 プログラマの観点からは、システムのすべての軸を操作することは、単純な8SMC4-USBボックスでの作業と非常によく似ています。 ユーザーが使用でき、システムによって処理される軸の数は 50000 に達する可能性があります。 前面パネルには、LED 電源およびステータスインジケータ、手動ボタン、システムインターロックボタン、およびイーサネットポートが含まれています。 背面パネルには、モーターコネクタと各軸用の別々のRS232ポート、同期I/Oコネクタ、電源コネクタ、オン/オフボタンがあります。システムは、ボックスの上側と下側の壁にあるグリルスロットを通して冷却されます。
