産業マシン用機械のガード LIFTUBE®

搬送装置用

概要

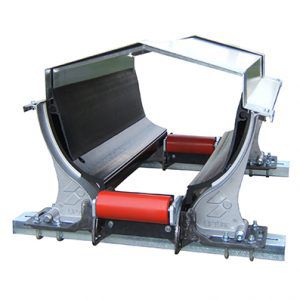

特許取得済みのLIFTUBE®システムは、コンベヤベルト用のスカート（シーリング）アクセサリで、粉じん排出を低減し、保守を容易にするために設計されています。ベルトは中央の水平な傾斜ローラー上を走行し、傾動する側板上を摺動します。取り外し可能なカバーを装着して、搬送の転送点での粉じん放出を抑制できます。傾動式の支持によりローラーやベルトへのアクセスが容易です。

集じん器（オプション）
集じん器は2 mのLIFTUBE®キットで、カバー上にフィルターユニットを組み込み、エアージェットによるフィルター洗浄を行います。これにより、投入後すぐの非常に微細な粉じんの排出をさらに低減できます。

主な特長

• ベルト幅：500–1400 mm
• ベルト速度：0.05–5 m/s
• 処理能力：最大1200 t/h
• 許容粒径：最大300 mm
• 材料密度：最大4
• 標準許容温度：最大220 °C（高温オプション 最大300 °C）
• 標準・適応・拡張可能なモジュール構成
• 新設・既設コンベヤに適用可能、可逆ベルト対応

利点

• 環境：給・排料点間の粉じん排出を低減し、環境基準（例：ISO 14001）の順守に寄与
• 品質：製品の汚染を防止し、ベルト寿命を延長
• コスト削減：大幅な構造変更を必要とせず、処理能力を最適化し生産損失を回避
• メンテナンス：ローラーへのアクセス性向上、カバーやスカートの着脱で点検・修理が容易
• モジュール性：コンベヤ全体または一部へ設置可能で、現場条件に合わせて調整可能

関連サービス

• 現地調査および技術的提案（選定・配置設計）
• 設置図の提供
• 必要に応じた機器の据付・監督・試運転
• 最長3年の保証
• 現地および外部での操作・保守トレーニング
• アフターサービスおよび保守契約
• 法規対応のフォローアップ

オプション / アクセサリ

• ATEX対応、食品向け仕様、自己消火性仕様
• 高温オプション（製品温度 最大300 °C）

仕様 / 技術データ

• 呼称：LIFTUBE® コンベヤベルト用スカート（シーリング）アクセサリ
• 動作原理：中央の水平傾動ローラー上をベルトが走行し、側板が傾動してベルトが側板上を摺動
• 取り外し可能なカバー：粉じん低減用のオプションカバー；メンテナンスのためカバーとスカートは取り外し可能
• ローラー：傾動支持により容易にアクセス可能
• 集じん器：カバー上にフィルターユニットを備えた2 mキット、エアージェットによるフィルター洗浄
• ベルト幅：500–1400 mm
• ベルト速度：0.05–5 m/s
• 処理能力：最大1200 t/h
• 許容粒径：最大300 mm
• 材料密度：最大4
• 標準温度：最大220 °C；高温オプション 最大300 °C
• モジュール性：標準・適応・拡張可能なモジュール；新設・既設コンベヤおよび可逆ベルトに対応
• 適用分野例：セメント、バイオマス、石炭、製紙、採石、廃棄物処理、火力発電所 等
