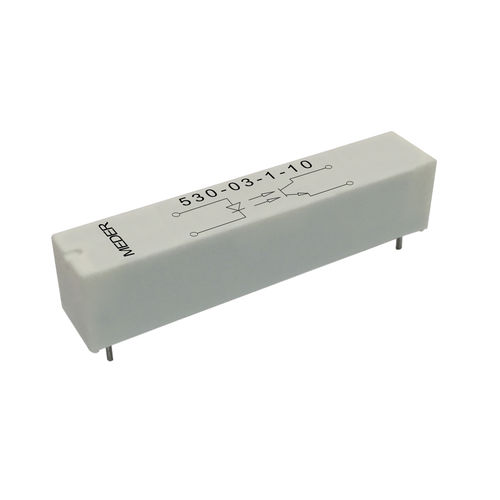

530-03 シリーズオプトカプラ内蔵安全回路のガルバニック分離用、最大20kVDCまでの絶縁電圧、CTR最小0.5(50%)、カットオフ50 kHZです。 最大10^12Ωの絶縁抵抗入力/出力。 最小34mmの最高安全要件のための入出力間の距離。 入力回路と出力回路間のガルバニック分離とマイナーカップリング容量。 アナログ&デジタル信号転送が可能です。 リレーと比較してわずかな出力遅延時間。 非機械的摩耗による長寿命。 磁場は動作に影響を与えません。 フォトダイオードは、非常に短いサイクルタイムを提供します。 転送中に出力信号を反転させることが可能。
仕様
絶縁電圧入出力(VDC)最大20,000
電流転送比lc/lf(lf = 10mA)最小0.5
カットオフ周波数 50kHzの
ターンオン/オフ時間(µsec)5.5/ 4.2
コレクタ-エミッタ電圧(VDC)最大32
クリーピング距離、エアパスI/O最小値 (mm) 34
周囲温度 °C-40-85
アプリケーション
高絶縁および非アーク性環境、可燃性ガス処理プラント、ESDが本当の問題になる可能性のある医療処理プラント、鉱業業務を必要とするあらゆる工場
---
