操作用操作ハンドル VD1

制御回転式ハンドルフル

製品名

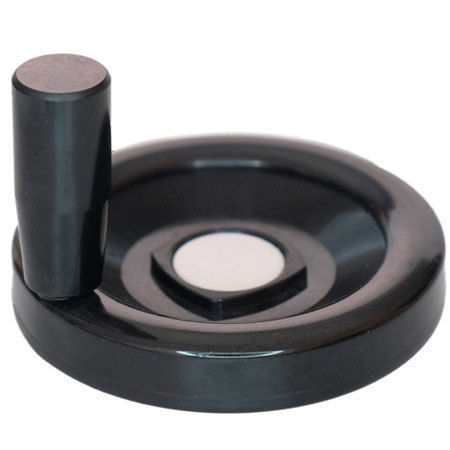

VD1 ディスクハンドホイール（盲孔・滑らかな穴、回転グリップ付）。

簡易説明
VD1 ディスクハンドホイールは、盲孔（滑らか）と回転グリップを備え、機械の操作や微調整に適しています。

材料および構成部品

• 素材: 高い機械的強度を持つ熱可塑性樹脂。耐熱性やその他の耐性グレードの素材は要求に応じて対応可能。
• ハブ: 亜鉛パッシベート処理鋼。
• ピン（スタッド）: 亜鉛パッシベート処理鋼。
• ハンドグリップ: 熱硬化性材料。
• 固定タブ: アルマイト処理アルミ色。
• 色: 黒（適切なロット向けに他の色も対応可能）。
• 適合: RoHSおよびREACH準拠。

表 - 平滑な盲孔と回転ハンドルを持つ円盤形（DISC）重り、モデル VD1
CODE | ITEM | A | B | C | D | E | F | G | H | I | L | M | N | O | PCS BOX
EMVD1100MG | VD1/100/M/BLC - D8 | 100 | 38 | 20 | 16 | 30 | 24 | 8 | 30 | 25 | 12 | M6 | 51 | 21 | 10

注意
製品はコードで識別されるバージョンで供給されます（上記は例）。耐熱性の高い材料やその他の耐性グレード、色は、適切な生産ロットに対して要望に応じて対応可能です。

技術仕様

• モデル: VD1
• 代表的な品番: VD1/100/M/BLC - D8 (コード EMVD1100MG)
• 寸法（mm）例: A=100, B=38, C=20, D=16, E=30, F=24, G=8, H=30, I=25, L=12, N=51, O=21
• ねじ/インサート: M6（例）
• 箱当たり個数（例）: 10
• 本体素材: 熱可塑性樹脂（標準）。耐熱性や他グレードの素材は要求に応じて対応可能。
• ハブおよびピン: 亜鉛パッシベート処理鋼。
• ハンドグリップ: 熱硬化性材料。
• 固定タブ: アルマイト処理アルミ色。
• 標準色: 黒（適切なロットには他色も対応）。
• 適合: RoHSおよびREACH。
