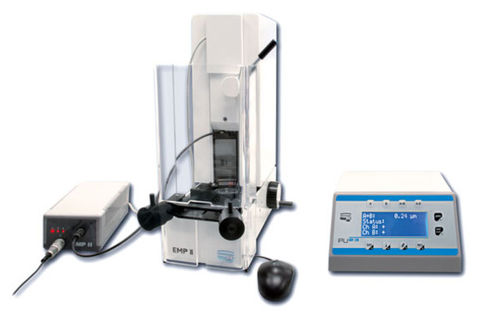

直径測定システム EMP II

ダイレクト接触制御用キャリブレーション用

革新的なEMP IIは、クラス0、1、2のゲージブロックを検査することができます。測定範囲は0.5～100mm、分解能は0.01μmで、常に正確な測定が可能です。 システムの説明 EMP 2は、位置決めおよび測定ユニット、モータースイッチングユニット、PU 23インターフェースユニットを備えた重厚な鋳造ベースから構成されており、現地で設置することにより、測定結果に対する熱の影響をほとんど低減することができます。比較は、少なくとも1クラス上のゲージブロックに対して行われます。測定ヘッドを試料上に配置するための非常に精密な機構は、測定結果の高い再現性を保証し、ゲージブロックを迅速かつ確実に校正することができます。テストはDIN EN 3650に準拠して実施され、DAkkSの要件に適合しています。オプションの測定、文書化、管理用ソフトウェアは、PU23 インターフェースユニットのすべての測定結果を自動的に処理し、ゲージブロックの完全な文書化を保証します。 技術データ - 測定範囲 0.5 ～ 100 mm - 分解能0.01 µm - 測定の不確かさ（長さの違い D ≤ 10 µm） 0,03 µm + 0,002 * D メリット - 半自動測定、スイッチングゲートによる測定点の設定 - 熱対策用のローカルセットアップ - 差分計測のための2つの逆向きエンコーダ - ゲージブロックの基準に対する比較測定 - ポイント移動時にゲージブロックを自動的に持ち上げることが可能 - 高い測定値の再現性 - 安全な片手操作による高速測定、高速測定データの記録 - 全測定値を下流ソフトウェア（例：QMSOFT）に自動転送 - 門型デザインの鋳造ボディによる超重量級デザイン
