技術データ
- 適用範囲 ø 130 mmまで
- ガイド上のプローブエリアの高さ 20 mm
- 直接測定範囲 30 mm
- 分解能 0,01 µm
- プローブシャフトの直径 4 - 21 mm
- 重量 12 kg
利点
- 全自動または手動による測定
- 直径の異なるプローブエリアを持つ内部プローブ用
- 相対測定と絶対測定が可能
- VDI/VDE/DGQ 2618 シート 13.2 に準拠したテストセットアップ
- コンパクトな設計により、モバイルアプリケーションに最適
- 制御・分析ソフトウェアDIALTEST 7に基づく自動ロギング
- モーターと水平測定軸に配置されたパッシブプローブの使用により、高速測定速度で非常に高い測定精度
- 測定値の手動入力が可能
FMSplus - 豊富なアクセサリ

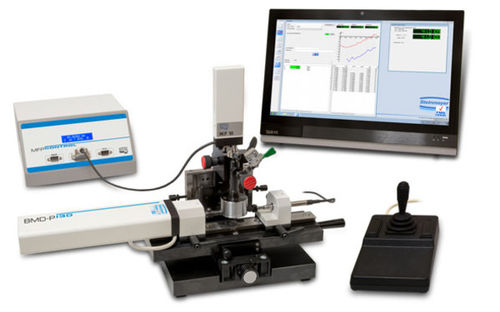

システムBMD-P130。
ベースユニット(フローティングステージ付き)、精密位置エンコーダ(ホルダー28H7付き)、インターフェースユニットPU41 motion、ジョイスティック、インクリメンタル精密プローブ IKF10、インダクティブプローブ(ホルダー8H7付き)、モニター付きタワーPC、PC一式またはノートPC、ソフトウェア Dialtest 7 BMD、調整脚付き水準器、接続ケーブル、マルチプラグ、オペレーションマニュアル 高精度校正システム(プラグゲージ、内部測定ツール、プローブ、ブラインドホールプローブ、内部ギア用測定器などの検査と校正用2点測定装置として)。
- 直径130mmまでのプローブエリアに対応
---
