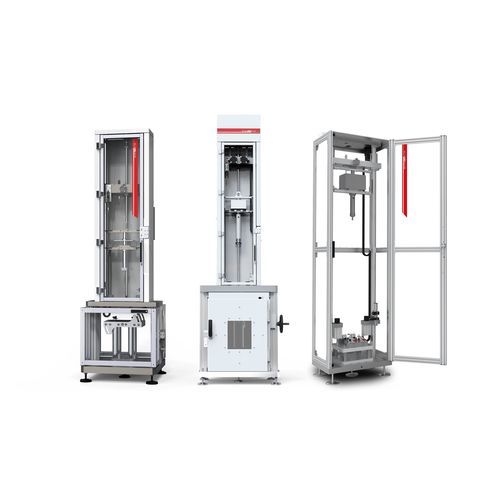

梱包用落下試験機 DW series

概要
STEP Labは、規格化された製品・試験片に対して単発および複数回の軸方向衝撃試験を行うための落下錘衝撃試験機を提供しています。システムは0.2〜2000 Jの衝撃エネルギー範囲をカバーし、試料配置に十分な容量を持ち、ロードセル、反発防止システム、ばね加速器、計測インパクター、試験片ホルダーなど幅広い周辺機器と互換性があります。

主な特長

• 最大エネルギー：最大2000 J
• 直感的なユーザーインターフェースにより操作が容易
• 高い安全性：機械再設定時に扉ロックが作動
• 空気式落下重量解放システム
• 重量の自動昇降・位置決め／インパクターの自動回収
• 可変落下高さ
• 衝撃速度最大5.0 m/s（ばねの予圧または加速システム使用時は最大20 m/s）
• 標準落下錘セット：0.5〜10 kg（標準セット合計70 kg）
• 衝撃速度の取得：最大200 kHz
• 力信号の取得レート：最大10 MHz
• ISOとASTMの試験装備間の迅速な切替
• 各種治具および専用試験アクセサリ
• ひずみゲージ式および圧電式ロードセルとの統合

試験種別

• インパクト（衝撃）
• 貫通試験

用途

• 材料試験
• 部品試験

DWシリーズ（機種情報）
DWシリーズは0.2 J〜2000 Jの広い衝撃エネルギー範囲をカバーし、多用途な製品・材料試験に対応するよう設計されています。貫通抵抗、引張-衝撃、くさび剥離などの各種衝撃試験向けの治具や計測インパクターが用意されています。

技術データ（DWシリーズ）
DW SERIES | DW750 | DW1000 | DW2000
気象チャンバー対応 — DW750: - ; DW1000: ✓ ; DW2000: ✓
速度計測 — 高速光学センサー（全モデル）
荷重信号のサンプリング & 解像度 — 50 kHz〜100 kHz @ 24 bit / 250 kHz〜14 MHz @ 16 bit（構成による）
試験エリア（WxD） — DW750: 400 x 400 mm ; DW1000: 690 x 690 mm ; DW2000: 690 x 690 mm
最小落下高さ — 全機種: 0.04 m
最大落下高さ — 全機種: 1.40 m
最大落下重量 — DW750: 55 kg ; DW1000: 70 kg ; DW2000: 70 kg
加速無しでの最大衝撃速度 — 全機種: 5.2 m/s
加速時の最大落下重量 — DW750: - ; DW1000: 20 kg ; DW2000: 40 kg
加速システム使用時の最大衝撃速度 — DW750: - ; DW1000: 20 m/s ; DW2000: 20 m/s
最大衝撃エネルギー — DW750: 750 J ; DW1000: 1000 J ; DW2000: 2000 J
設置: 圧縮空気 — 全機種: 6 - 8 bar
機械寸法 (WxDxH) — DW750: 780 x 600 x 2500 mm ; DW1000: 800 x 1400 x 3500 mm ; DW2000: 800 x 1400 x 3500 mm
機械重量 — DW750: 600 kg ; DW1000: 950 kg ; DW2000: 1400 kg

衝撃試験方法

• 貫通抵抗試験
• Compression After Impact (CAI)
• 引張衝撃試験
• 3点曲げ試験
• くさび剥離衝撃試験

付属品とオプションに関する注意
利用可能な付属品として、気候チャンバー（選択モデル用）、専用支持具、質量、治具、貫通・引張衝撃・くさび剥離・圧縮および部品試験向けに設計された特殊アクセサリがあります。加速／ばね予圧モジュールは、より高い衝撃速度を得るためのオプションとしてDW1000およびDW2000向けに提供されます。

技術仕様

• 衝撃エネルギー範囲: 0.2 J〜2000 J
• 機種別最大衝撃エネルギー: DW750 = 750 J, DW1000 = 1000 J, DW2000 = 2000 J
• 衝撃速度: 最大5.0 m/s（加速／予圧で最大20 m/s）
• 標準落下錘セット: 0.5–10 kg（標準セット合計70 kg）
• 速度取得: 最大200 kHz
• 力信号取得: 最大10 MHz（サンプリング／解像度は選択可能）
• 試験エリア: DW750 = 400x400 mm、DW1000/DW2000 = 690x690 mm
• 落下高さ: min 0.04 m — max 1.40 m
• 必要圧縮空気: 6–8 bar
• 機械寸法の例: DW750 = 780x600x2500 mm；DW1000/DW2000 = 800x1400x3500 mm
• 機械重量の例: DW750 = 600 kg；DW1000 = 950 kg；DW2000 = 1400 kg
• 加速システム: DW1000およびDW2000向けオプション
