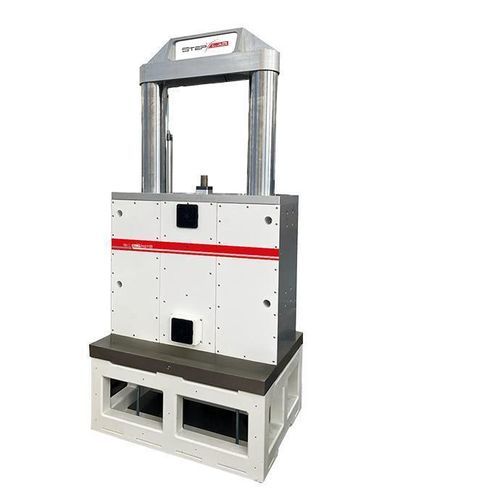

空冷式電磁加振器 UHF series

製品概要
STEP Lab の UHF シリーズは、最大 1000 Hz の超高周波まで対応する電磁式（エレクトロダイナミック）試験システムです。モジュラー設計でアクチュエータの交換が可能、DMA、NVH、HCF に対応した材料および部品の高周波ダイナミック試験用に設計されています。

特長

• モデルにより最大ピーク荷重 24.75 kN まで
• 動的荷重の最大値 5.5 kN（UHF010 の例）
• 試験周波数 最大 1000 Hz（UHF モデル）
• 最大試験速度 最大 5 m/s
• 100% 電動の電磁式アクチュエータ（油圧油不要）
• 高共振特性を制御したフレームで不要なモードを低減、複数のアクチュエータ選択が可能
• 同一フレームでのアクチュエータ交換が可能なモジュラー設計
• 力と変位の高精度なクローズドループ制御

対象業界

• 材料試験ラボ
• 自動車の研究開発・部品試験

試験 / 応用

• DMA（Dynamic Mechanical Analysis）
• HCF（High Cycle Fatigue）
• NVH（騒音・振動・粗さ）評価
• パワースペクトル密度（PSD）解析
• 破壊力学・疲労試験
• ショックアブソーバー／ダンパー試験
• 車両部品の高周波動的試験

主な機能（詳細）

• 周波数対応：最大 1000 Hz（UHF モデル）
• 動的荷重：例 5.5 kN（UHF010）；大きなモデルではより広いレンジ
• UHF のピーク力範囲：4.40 kN 〜 24.75 kN
• 標準ストローク：115 mm（小型 UHF）、160 mm（大型 UHF）；XUD は 220 mm
• 最大試験速度：UHF は最大 5 m/s、XUD は最大 6 m/s
• エア冷却、動作温度 5–30 °C
• 電源要件：3 相 400 V
• 駆動：高性能電磁式リニアモータ
• 制御：高分解能データ取得と力・変位のクローズドループ制御

材料試験（機能）

• エラストマー・ポリマーの DMA
• 金属・複合材料の HCF 試験
• 振動特性の PSD 解析
• 高周波荷重下での破壊力学研究

ダンパー試験（機能）

• ショックアブソーバー試験
• 部品・サブシステムの NVH 評価
• 振動解析および伝達関数測定
• 車両部品の高周波動的試験

技術仕様 — UHF（概要）

• UHF04 — ピーク: 4.40 kN、動的: 2.25 kN、静的: 1.25 kN、速度@ピーク: 5 m/s、最大周波数: 1000 Hz、ストローク: 115 mm、冷却: 空冷、温度: 5–30 °C、電源: 3PH 400V
• UHF010 — ピーク: 11.10 kN、動的: 5.55 kN、静的: 3.20 kN、速度@ピーク: 5 m/s、最大周波数: 1000 Hz、ストローク: 115 mm、冷却: 空冷、温度: 5–30 °C、電源: 3PH 400V
• UHF020 — ピーク: 20.75 kN、動的: 10.65 kN、静的: 6.20 kN、速度@ピーク: 2.7 m/s、最大周波数: 600 Hz、ストローク: 160 mm、冷却: 空冷、温度: 5–30 °C、電源: 3PH 400V
• UHF025 — ピーク: 24.75 kN、動的: 15.85 kN、静的: 9.30 kN、速度@ピーク: 2.7 m/s、最大周波数: 600 Hz、ストローク: 160 mm、冷却: 空冷、温度: 5–30 °C、電源: 3PH 400V

技術仕様 — XUD シリーズ（概要）

• XUD05 — ピーク: 5.50 kN、動的: 1.50 kN、静的: 1.00 kN、最大速度: 6.00 m/s、最大周波数: 600 Hz、ストローク: 220 mm、冷却: 空冷、温度: 5–30 °C、電源: 3PH 400V
• XUD010 — ピーク: 10.40 kN、動的: 2.70 kN、静的: 2.10 kN、最大速度: 6.00 m/s、最大周波数: 600 Hz、ストローク: 220 mm、冷却: 空冷、温度: 5–30 °C、電源: 3PH 400V
• XUD020 — ピーク: 20.50 kN、動的: 5.40 kN、静的: 4.20 kN、最大速度: 6.00 m/s、最大周波数: 600 Hz、ストローク: 220 mm、冷却: 空冷、温度: 5–30 °C、電源: 3PH 400V
• XUD030 — ピーク: 31.20 kN、動的: 8.10 kN、静的: 6.30 kN、最大速度: 6.00 m/s、最大周波数: 600 Hz、ストローク: 220 mm、冷却: 空冷、温度: 5–30 °C、電源: 3PH 400V

技術サマリ

• 周波数対応: 最大 1000 Hz（UHF モデル）
• 動的荷重の例: 5.5 kN（UHF010）；モデルによりレンジ拡張
• ピーク力範囲: 4.40 kN 〜 24.75 kN（UHF）
• 標準ストローク: 115 / 160 / 220 mm（モデル毎）
• 最大速度: UHF は最大 5 m/s、XUD は最大 6 m/s
• 空冷設計、電源 3PH 400V
• 完全電動の電磁式駆動と高解像度クローズドループ制御
