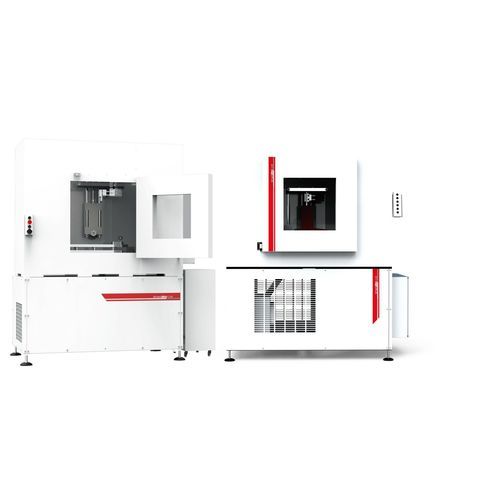

ねじり試験機 HP

トルク温度バウンド弾性

製品概要
フットウェア試験システムは、靴およびスキーブーツの性能と信頼性を評価します。高出力のブラシレスモーターにより大きな力と高速動作を与え、リバウンド装置で弾性特性を評価します。Test Centerプラットフォームはリアルタイムのデータ取得と試験管理を提供します。

特長

• 最大回転速度：300 °/s
• 最大角速度：300°/s
• リアルタイムのクローズドループ制御
• 試験管理とデータ取得用のTest Centerソフトウェア統合
• 高出力ブラシレスモーターにより高い力と速度を実現
• 弾性特性を評価するリバウンド装置
• 最大-40 °Cまでの低温保存対応
• 荷重セルおよび回転変位を1 kHzで取得
• 自動ブーツ破損検出
• スキーブーツの自然角度の自動識別
• 連続する異なる試験サイクルを自動設定できる完全カスタマイズ可能な試験

試験種類

• 歩行シミュレーション
• スキーシミュレーション

適用分野

• フットウェア
• スキーブーツ

主要技術データ（概要）
FOOTWEAR TESTING SYSTEMS — 1 アクチュエータ（トーション） — 2 アクチュエータ（リニア＋トーション） — 3 アクチュエータ（1リニア＋2トーション）
最大動的トルク — 500 Nm — 450 Nm — 450 Nm
最大静的トルク（1 s） — 1000 Nm — 650 Nm — 650 Nm
最大回転速度 — 80 °/s — 300 °/s — 300 °/s
最大直線速度 — 1.0 m/s — 1.8/2.6 m/s — 1.8/2.6 m/s
最大空気圧アクチュエータ荷重 — 該当なし — 800 N — 800 N
追加アクチュエータの最大動的トルク — 該当なし — 該当なし — 120 Nm
試験周波数 — 0.01/5 Hz — 0.01/5 Hz — 0.01/5 Hz
試験温度 — -20/常温 °C — -20/常温 °C — -20/常温 °C

技術仕様

• 構成：1アクチュエータ（トーション）、2アクチュエータ（リニア＋トーション）、3アクチュエータ（1リニア＋2トーション）
• 最大動的トルク：500 Nm（1アクチュエータ）；450 Nm（2および3アクチュエータ）
• 最大静的トルク（1 s）：1000 Nm（1アクチュエータ）；650 Nm（2および3アクチュエータ）
• 最大回転速度：構成により最大300 °/s（1アクチュエータの一部は80 °/s）
• 最大直線速度：構成により最大2.6 m/s（一部の1アクチュエータは1.0 m/s）
• 最大空気圧アクチュエータ荷重：最大800 N（2および3アクチュエータ構成で利用可能）
• 追加アクチュエータの動的トルク（該当する場合）：最大120 Nm
• 試験周波数範囲：0.01–5 Hz
• 試験温度範囲：-20 °Cまで（用途に応じて常温/室温）；一部構成で-40 °Cまでの低温保存対応
• データ取得：荷重セルおよび回転変位を1 kHzでサンプリング
• 制御とソフトウェア：リアルタイムクローズドループ制御およびTest Centerプラットフォームによる試験管理と取得
• 自動化：自動ブーツ破損検出およびスキーブーツの自然角度自動識別；完全にカスタマイズ可能な自動試験サイクル
