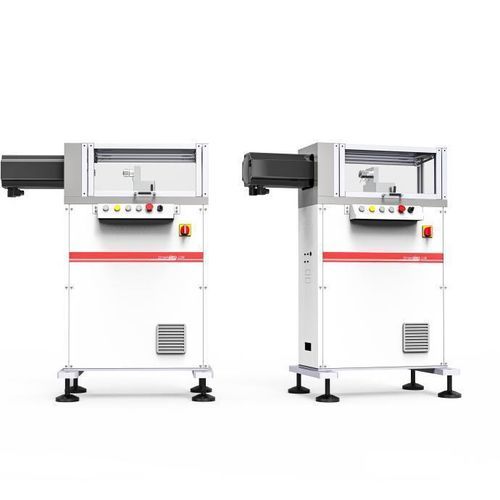

ねじり試験機 TM

疲労コンピュータ制御電動式

概要
STEP Labのトーション試験システムは、静的および疲労トーション試験向けのコンパクトで高性能なソリューションを提供します。精密な制御電子機器とモジュール式のトルクセンサにより、ワイヤ、ファスナー、スイッチ、スプリングなどの部品で正確な試験データを得られます。

サマリー

• シリーズ：TM Series（トーション試験機）
• 動的トルク範囲：40–700 Nm
• 試験種類：トーション（静的および疲労）

適用分野

• プラスチック材料
• 金属部品
• 自動車部品
• 医療用インプラントやバイオメディカル部品

主な特長

• 二重リニアガイド設計により高いねじり剛性と低い軸方向摩擦を実現
• 中間伝達機構を介さないブラシレスモータ直接駆動 → 完全バックラッシュゼロ
• リアクションサポートのロッキングシステムは浮動／固定動作に調整可能
• 0.2–1000 Nmをカバーするトルクセンサを用意し、広範囲で高精度を確保
• トーション試験機能を備えたTest Centreソフトウェアにより自動試験やデータ収集が可能
• セットアップ時に低容量トーションセルを保護するための保護ツールを装備
• 空気式作動のオプション予荷重システムと手動予荷重調整
• 試料に対する実際の予荷重を取得するための追加軸方向荷重セルの統合が可能

追加属性

• 低メンテナンス設計
• 試験室での継続使用に適した高信頼性
• 高い効率と性能
• 簡単かつ迅速な設置
• 幅広い用途（バイオメディカル、自動車、航空宇宙、プラスチック、金属、ファスナー）

技術表 — メートル法
TM SERIES | TM040 | TM200 | TM360 | TM540 | TM700
連続トルク | 30 Nm | 150 Nm | 270 Nm | 400 Nm | 520 Nm
動的トルク | 40 Nm | 200 Nm | 360 Nm | 540 Nm | 700 Nm
最大試験速度 | 2000 rpm | 1000 rpm | 1000 rpm | 1000 rpm | 1000 rpm
試料径 | 180 mm | 200 mm | 200 mm | 200 mm | 200 mm
分解能 | 0.00069 deg | 0.00069 deg | 0.00069 deg | 0.00069 deg | 0.00069 deg

技術表 — インペリアル
TM SERIES | TM040 | TM200 | TM360 | TM540 | TM700
連続トルク | 265.50 lbf·in | 1327.50 lbf·in | 2389.50 lbf·in | 3540.00 lbf·in | 4602.00 lbf·in
動的トルク | 354.00 lbf·in | 1770.00 lbf·in | 3186.00 lbf·in | 4779.00 lbf·in | 6195.00 lbf·in
最大試験速度 | 2000 rpm | 1000 rpm | 1000 rpm | 1000 rpm | 1000 rpm
試料径 | 7.09 in | 7.87 in | 7.87 in | 7.87 in | 7.87 in
分解能 | 0.00069 deg | 0.00069 deg | 0.00069 deg | 0.00069 deg | 0.00069 deg

認証規格 / 試験規格の例（選択）
プラスチック、金属、医療用インプラント、及び自転車部品の引張、曲げ、疲労、ねじり試験に関連するASTM、ISO、ENなどの規格を提供しています（該当規格の例掲載）。

技術仕様

• シリーズ：TM Series
• 動的トルク範囲（シリーズ）：40–700 Nm
• 連続トルク例：TM040 30 Nm；TM200 150 Nm；TM360 270 Nm；TM540 400 Nm；TM700 520 Nm
• 最大試験速度：TM040は最大2000 rpm、他モデルは1000 rpm
• 試料径容量：モデルにより最大200 mm
• 分解能：0.00069 deg（記載モデルすべて）
• トルクセンサの範囲：0.2–1000 Nm
• 保護機能：トーションセル保護ツール；オプションの空気式予荷重および軸力セル統合
• 制御とソフトウェア：STEP Lab control electronicsおよびTest Centreソフトウェア（トーション機能搭載）
