伸長試験機

疲労試験のタイプ多軸疲労

概要
当社の平面二軸十字試験システムは、高度な材料試験向けに設計されています。高精度な設計と最新技術により、引張・疲労・破壊試験において信頼性の高い正確な結果を提供します。

適用分野

• 二軸引張試験
• 低サイクル疲労（LCF）
• 高サイクル疲労（HCF）
• 熱機械的疲労（TMF）
• 破壊試験

設計・構造

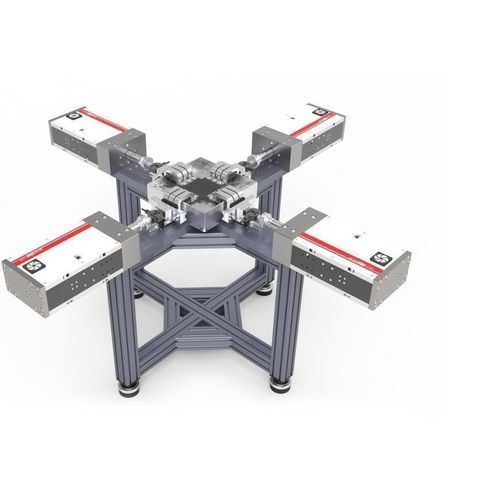

システムは高剛性の環状荷重フレームを中心に構成され、十字配置の4台のアクチュエータで精密な二軸荷重を付与します。複雑な荷重波形に対応する同期マルチ軸制御を備えています。

制御ソフトウェア
Test Center ソフトウェアは全軸の同期動作を保証し、波形生成、校正、PC統合、性能監視の機能を提供します。

バリアント
主に2つのバリアントを用意しています:

• UD（電動力学）: 高周波・動的試験や高加速度に適した電動力学バリアント。
• EA（電動機械）: マルチアクチュエータ用途での汎用性とより高い静的/動的荷重に最適化された電動機械バリアント。

アクチュエータ — 主な特性

• リニアモータ（電動力学）アクチュエータ: 数十 g の加速度、最大約500 Hz の周波数、連続荷重約100 kN、ピーク約120 kN に対応する試験に適しています。
• 電動機械式アクチュエータ: 最大約2 g の加速度、動的荷重最大約200 kN に対応し、マルチアクチュエータシステムに汎用的に使用できます。

特長

• 高い信頼性
• 高効率
• 保守最小化を目標とした設計
• 広い用途範囲
• 簡易な設置

注意事項
十字試験ベンチは、用途や試験プロファイルに応じて電動機械式または電動力学式アクチュエータで構成できます。

技術仕様

• 最大システム試験容量: 最大約200 kN（用途に依存）
• 4台のアクチュエータを備えた高剛性環状荷重フレーム
• 対応試験種: 二軸引張、LCF、HCF、TMF、破壊
• 制御: Test Center ソフトウェア — 同期マルチ軸制御、波形生成、校正、監視
• バリアント: UD シリーズ（電動力学）および EA シリーズ（電動機械）
• リニアモータ性能（UD）: 数十 g の加速度; 周波数最大約500 Hz; 連続荷重約100 kN; ピーク荷重最大約120 kN
• 電動機械式アクチュエータ性能（EA）: 加速度最大約2 g; 動的荷重最大約200 kN
• 高い信頼性、効率、広い適用範囲を念頭に設計
