可視化ソフトウェア

モニタリングキャプチャ / データ分析データ取り込み用

製品概要

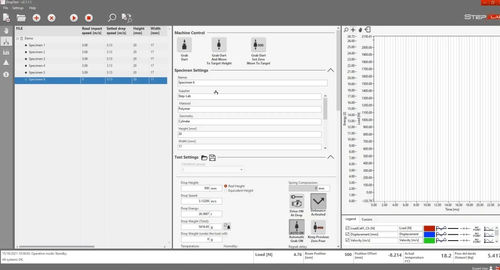

DROP TEST（STEP Lab）は、衝撃試験データの管理、取得、解析を行うモジュール式ソフトウェアです。信号をリアルタイムで取得し、試験曲線を可視化、構造化されたレポートを生成します。DynamicHMIモジュールにより、ラボのワークフローやオペレータープロファイルに合わせた画面カスタマイズが可能です。

目的
落下試験・落下塔の衝撃証拠の制御、取得、解析。取得データと試験曲線のリアルタイム表示・処理・保存により、繰り返し可能でトレーサブルな試験手順を支援します。

主な機能

• ガイド付きワークフロー：手順の設定と実行を段階的に案内し、再現性を確保しオペレーターエラーを低減します。
• 高速なデータ取得と結果：取得ハードウェアおよびDROP TESTシステムと同期した統合ダッシュボードにより即時フィードバックを提供します。
• インテリジェントなプリ設定テンプレート：一般的な衝撃試験シナリオを網羅する事前定義済みパラメータセットで試験準備を高速化します。
• 柔軟なデータ解析：構成可能なデータフローと処理シーケンスにより、異常や規格外結果の自動チェックが可能です。

主要機能

• 試験曲線や測定値のリアルタイム表示と信号のグラフィカル表示。
• Word、Excel、PDF形式でのレポート作成およびデータエクスポート（レポートテンプレートはカスタマイズ可能）。
• 特定プロトコルを実装するための試験アクションのカスタムシーケンス。
• 試験終了条件の設定：最大荷重、最大変形、試験時間、破断検出など。
• 拡張・統合機能：サードパーティモジュール、環境試験室との連携、試料固定時のプレテンションリセット、自動ソフト更新、統合型のテレアシスタンス。

適用分野
落下試験塔や落下式重量システムを用いる試験室・試験台で、リアルタイム取得、可視化、解析および構造化されたインパクトデータの報告が求められる用途に適しています。

技術仕様

• リアルタイム取得および試験結果のグラフィック変換
• DynamicHMI：カスタマイズ可能なユーザーインターフェース
• 再現性のある手順のためのガイドワークフロー
• 一般的な衝撃シナリオ向けのプリ設定テンプレート
• 試験曲線および測定値のリアルタイム可視化
• Word、Excel、PDFへのレポート作成とエクスポート
• 試験終了条件の設定（最大荷重、最大変形、時間、破断）
• 環境試験室やサードパーティモジュールとの統合
• 自動ソフト更新および統合テレアシスタンス
