可視化ソフトウェア

キャプチャ / データ分析データ取り込み用後処理

概要
Test Centerは、STEP Labシステム向けの汎用試験管理ソフトウェアで、ラボおよび生産現場の機械試験ワークフローを効率化するために設計されています。試験の完全な設定、リアルタイムのデータ取得・可視化、一般的なオフィス形式でのレポート生成を提供します。

主な機能

• 幅広いSTEP Lab試験機（静的・動的）を統合管理。
• 試験パラメータや試料特性のカスタマイズ。
• 静的試験（引張、圧縮、曲げ）および動的試験（衝撃、疲労）を、先進的な波形やシーケンスで設定可能。

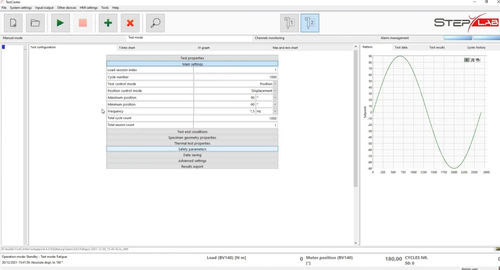

• 試験曲線の数値・グラフをリアルタイム表示。
• ポストプロセッシング：データ解析、要約表、履歴比較。
• レポートの迅速作成とWord、Excel、PDF形式での出力。

ソフトウェア機能（概要）

• 編集可能なプリセットおよびユーザ定義プロファイルによる試験カスタマイズ。
• 静的・動的モードの柔軟な設定。複数の波形・制御方式に対応。
• アクションシーケンスを定義するシーケンスエディタ。
• 単軸試験を超える多軸試験の準備と実行をサポート。
• 変位制御または力制御による周期試験の設定。
• マルチチャンネルのリアルタイム表示と曲線プロット。
• レポート作成および一般的なオフィス形式へのエクスポート。
• 取得データのポストプロセスおよび履歴結果との比較。

利用可能な試験モジュール

• 静的モジュール：引張、圧縮、クリープなど静的機械試験の制御、データ取得、性能試験、波形補償、QAプロファイルを含む。
  • レポート＆解析：力-変位、力-速度、変位-時間、強度-時間、速度-時間、状態-時間、ピーク力-温度、時間・変位・速度の複合、試験結果要約など。
• クリープモジュール：時間経過による変形解析。
• 疲労モジュール：HCFサポート（軸疲労、3/4点曲げ、オーバーハング、回転ビーム）およびLCF（ひずみ制御）で波形、周波数、最大ひずみ/ひずみ範囲、A/RおよびR比、切替点、停止条件を設定可能。
• マルチアクション／マルチ軸モジュール：複合動的試験向け。
• ショックアブソーバーモジュール（R&DおよびEOL）：K*、K'、位相、Tan Delta、減衰、エネルギー、振幅の算出表示、アクティブダンパー向けPWM管理、リミット管理、温度インクリメンタル試験など。
• DMAモジュール：最大4チャネル同時制御での粘弾性材料の動的特性評価（動的剛性、位相角、減衰、弾性率）、周波数/振幅/温度スキャン。
• スプリングモジュール：ばね試験専用ルーチン。
• EOLモジュール：リアルタイム計算、高速生産向け公差評価、バッチ統計、パーキング/試験/ピックアップ位置設定、ガスフォース試験、診断画面。
• HILモジュール：ハードウェアインザループ統合。
• プロファイル再現：点ごとの検査およびピーク履歴の再現。
• カスタム試験：顧客要件に応じた開発対応。

追加機能

• サードパーティDAQ統合（例：ひずみゲージ用HBM、高サンプリングアナログ取得用National Instruments）。
• 環境外条件での運用のための環境試験室統合。
• 事前張力リセット：治具固定時の事前張力の影響を解除。

レポーティング、処理性、使いやすさ

• プリコンフィグ済みテンプレートによる迅速なレポート作成とMicrosoft Word、Excel、PDFへのエクスポート。
• 取得データのポストプロセッシングツール、要約表および比較ビュー。
• ラボおよび生産環境向けに設計された直感的なユーザーインターフェース。

技術仕様

• サポート試験種別：静的（引張、圧縮、曲げ）、動的（衝撃、周期）、疲労（HCF/LCF）、クリープ、DMA、多軸およびカスタムシーケンス。
• 制御モード：力制御、変位制御、モジュールに応じた速度ベース制御（例：EOL）。
• リアルタイム取得・表示：マルチチャンネルの数値およびグラフィカル可視化。
• マルチチャンネル動的制御：DMAおよび高度モジュール向けに最大4チャネルの同時動的制御。
• データエクスポート形式：Microsoft Word、Excel、PDF。
• 統合：サードパーティDAQ（HBM、National Instruments）や環境試験室制御に対応。
• EOL機能：バッチ処理、統計解析、公差評価、診断、高速実行性能。
• ショックアブソーバー特有機能：K*/K'/位相/Tan Delta/減衰/エネルギー計算、PWM制御、温度監視、温度インクリメンタル試験。
