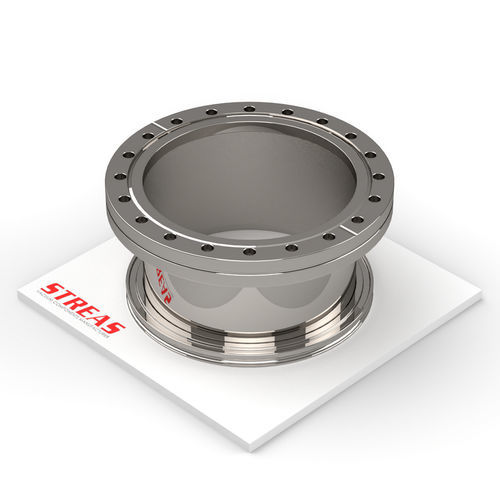

クランプアダプター ISOK-4 series

真空用加工

AISI 304製のアダプタで、ISO‑K 高真空ラインを CF 超高真空接続へ接続することを可能にします。2つの規格のフランジや継手間のインターフェースに適した製品です。

出品アイテム：

• A63CF63ISOK-4 — DN 63 — A: 114 mm; B: 92,2 mm; C: 95 mm; D: 100 mm
• A100CF100ISOK-4 — DN 100 — A: 152 mm; B: 130,3 mm; C: 130 mm; D: 100 mm
• A150CF160ISOK-4 — DN 160/150 — A: 202 mm; B: 181 mm; C: 180 mm; D: 100 mm
• A200CF160ISOK-4 — DN 200/160 — A: 253 mm; B: 231,8 mm; C: 240 mm; D: 100 mm
• A250CF200ISOK-4 — DN 250/200 — A: 306 mm; B: 284 mm; C: 290 mm; D: 100 mm

特長 / 技術仕様：

• ライン: ISO-K, CF
• ライン種別: CF
• 製品種別: アダプタ
• 材質: AISI 304
• 仕上げ: 外側 機械研磨仕上げ；内側 加工仕上げ（未仕上げ）
• 機能: 高真空／超高真空用途で ISO‑K フランジ／継手を CF フランジ／継手に接続
