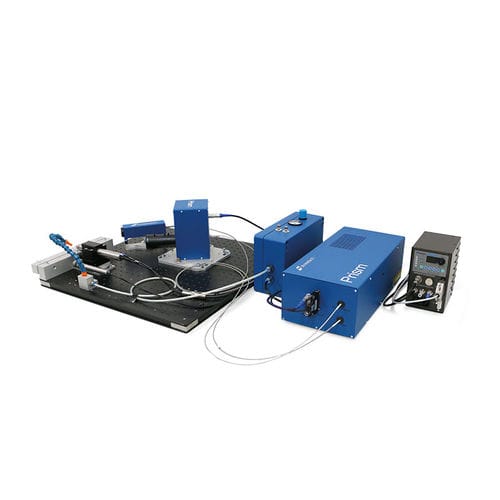

光学測定システム Prism

レーザー自動部品

従来の歪みゲージによる穿孔法と同じように､この装置は､ドリルによる穴あけ加工によって生じる部品表面の変位を測定し、穴あけ前に存在していた残留応力を算出します。しかしながら、通常、時間のかかる歪みゲージの貼り付けがなく、ドリル穴のまわりの平均値ではなく､ドリル穴周囲の広い範囲を分析します。プリズムは電子スペックル・パターン干渉計(ESPI)を使用して、表面の歪みを測定します。必要な試料調製は最小限です。 プリズムシステムはサンプル表面から乱反射したレーザー光線を使用して、光学的に表面歪みを測定します。Prismのソフトウェアは測定を管理し、データを収集し、結果およびデータ品質を分析します。 主な特長 • 最小の試料調製:低い反射率でクリーンな測定面(スプレーペイントが必要な場合あり）。 • 非接触: 部品への直接の視覚パスのみ; 歪みゲージを貼る必要はありません｡ • <高速:30分以内で広範囲な深さプロフィールを測定。 • 使い勝手:使いやすいWindowsベースのソフトウェア。 • 容易な測定: コンピューター制御による自動測定。 • 材質:XRDが難しいチタンやプラスチックのような素材:穿孔可否によって制限されます。
