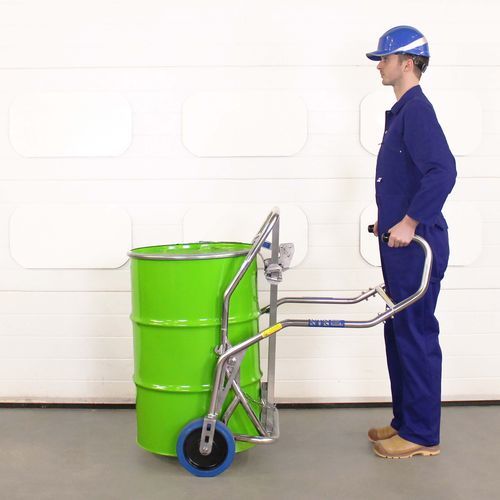

手動式ドラムリフター DTC01

手動制御スプリングステンレス製

概要
ドラムリフティングトロリー DTC01 は、50～220 L のスチール、プラスチック、ファイバーボード製ドラムの安全かつ人間工学に基づく取り扱いと輸送を目的に設計されています。ホイールを荷重の真下に配置するジオメトリにより、ドラムの重心が車輪上に来るため、オペレータの負荷を低減し安定性を高めます。耐食性のある304ステンレス鋼で製造され、過酷な産業環境に適合し、危険エリア向けの ATEX オプションも用意されています。

主な機能

• ホイールジオメトリにより荷重直下にホイールを配置し、必要作業力を低減。
• 低い手動作業力：典型的には 20 kg 未満。
• 幅広いドラム互換性のための、複数のフック位置を持つユニバーサルで完全に調整可能なリムキャッチ。
• スプリング式スライドキャッチ機構による垂直高さ調整。簡単で再現性のある調整。
• 耐食性の304ステンレス鋼製で長寿命。
• 分類区域での使用向けに導電性および接地を備えたオプションの ATEX 仕様（DTC01-Ex）。

ドラム互換性

• 対応ドラム：50～220 L
• スチール開口ドラム
• スチール密閉ドラム
• Lリングプラスチックドラム
• MAUSER プラスチックドラム
• ファイバーボードドラム

調整性と人間工学
調整可能なリムキャッチは垂直移動と複数のフック位置を持ち、さまざまなドラム高さやリム形状に対応します。ピンの再配置で調整を行い、確実で再現性のある設定が可能です。ホイール配置とトロリーのジオメトリはオペレータの負荷を低減し、取り扱い時の制御性を向上させます。

ATEX / 危険区域オプション
完全認証を受けた ATEX モデル（DTC01-Ex）を、ガス・粉塵のゾーン 1、2、21、22 向けに提供します。ATEX バリアントは導電性を確保し接地経路を提供するよう製造され、関連規格に対するメーカー適合宣言が付属します。

受賞歴と信頼性
DTC01 は安全性と革新性で評価され、業界賞を受賞しています。高品質材料で構築され長寿命を意図して設計されており、多くの初期ユニットが現在も産業用途で稼働しています。

ドキュメント
製品に添付される正式な文書として技術仕様および取扱説明書を提供します（技術仕様 PDF および取扱説明書は別途入手可能）。

技術仕様

• 型式：DTC01
• 定格容量：350 kg
• 取り扱いドラムサイズ：50–220 L
• ドラム高さ範囲（キャッチ調整）：約 380–1000 mm
• 操作に必要な手動力：典型的に 20 kg 未満
• 自重：25 kg
• 最低地上高（最大）：70 mm
• 主要寸法：長さ 1265 mm（205 L ドラム使用時、展開状態）；幅 808 mm
• 構造材質：304 ステンレス鋼
• 互換性：スチール開口ドラム、スチール密閉ドラム、Lリングプラスチック、MAUSER プラスチック、ファイバーボードドラム
• 特別オプション：ゾーン 1, 2, 21, 22 用 ATEX 認証 DTC01-Ex
