手動式ドラムリフター DCR02

手動制御ステンレス製フォークリフト搭載用

概要

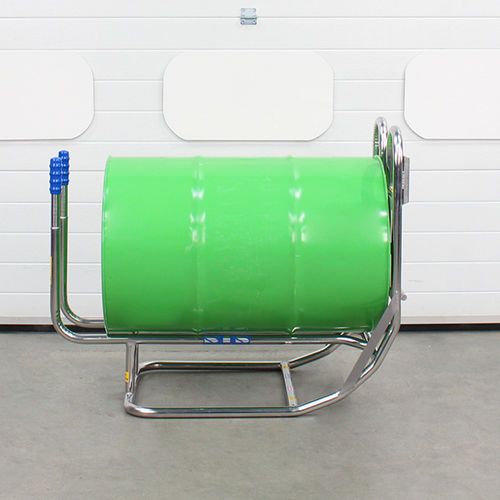

DCR02ドラム反転クレードルは、200〜220 Lのドラムを垂直位置から水平位置へ安全に移動して、ハンドリングやラック保管を行えるように設計されています。クレードルの下からフォークリフトやスタッカーが持ち上げられるようにドラムを配置します。

主な特徴

• オペレーターの低い負荷：人間工学に基づいたハンドル高さと反転形状により、最大300 kgのドラムを入力力25 kg未満で方向付けできます。
• 安全なドラム積載：ベースプレートは互換性のあるドラムトロリーやリフターでの安全な積載を可能にするよう設計されています。200〜220 Lのドラムに最適化（200 Lドラム向け設計）。
• フォークリフト対応設計：反転後、フォークリフトやスタッカーがクレードルの下に入りドラムを持ち上げ、横置きでラックに収納できます。
• SUS304ステンレス製：滑らかで衛生的な仕上げ、高い耐食性により食品、化学、製薬分野に適しています。
• ATEXオプション：危険区域向けにEx認証バリアント DCR02-Ex を用意。

操作と取り扱い
人間工学に基づくハンドルとクレードル形状により、手作業の負荷を低減しながらドラムの回転を制御できます。オペレーターはドラムを垂直から水平へ安全かつ少ない労力で押し／転がすことができます。水平になった後、フォークリフトやスタッカーでクレードルからドラムを持ち上げて輸送・保管します。

材料と構造
SUS304相当のステンレス製で耐久性と耐食性、衛生的な表面仕上げを提供します。溶接構造と滑らかな仕上げにより清掃と保守が容易です。

ATEX／危険区域オプション
DCR02-Exはゾーン1、2、21、22での使用に認証されています。ATEXユニットは電気的連続性と接地を確保して製造され、ハンドルは静電気を放散する導電性です。各ユニットには該当する指令および規格への適合を示す適合宣言が付属します。

付属／関連機能

• ドラムリフティングトロリーやドラムリフターなど、互換性のあるSTS機器での積載／取卸しが可能（メーカー型番参照）。
• トロリー、リフター、ATEXオプションを含む総合的なハンドリングパッケージに組み込むことを想定して設計されています。

技術仕様

• 型式：DCR02
• 定格容量：300 kg
• 操作に必要な手動入力力：< 25 kg
• ドラム適合性：200〜220 Lの密閉型および平側の鋼製・プラスチック製ドラム（200 Lドラム向けに設計）
• ディスペンス高さ：該当なし（ディスペンス専用モデルDCR01を参照）
• 積載／取卸し：STSモデル（例：DTC01、DTP04、DTP05、DTP08）と互換
• 適合：CE / UKCA
• ATEXモデル：DCR02-Ex はゾーン1、2、21、22に対して認証（電気的連続性および接地）
• 構造材料：SUS304相当ステンレス
