ドラム缶リフトおよびリターンピンチ DTP08-250kg-R500-CR01

シリンダー縦型油圧式

Overview

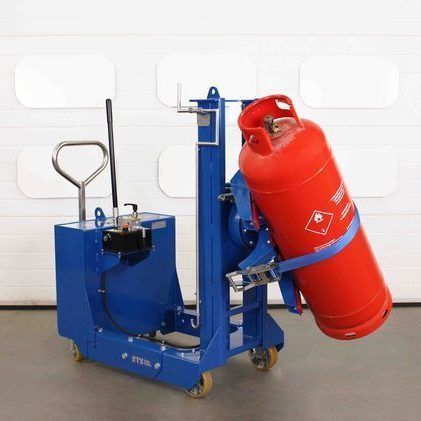

このカウンターバランス式ガスボンベ用リフター兼ローテーターは、前方の張出し脚を不要にすることで狭小作業スペースでの取扱いに適しています。13ccの手動油圧ポンプによる昇降と、手動の巻上げ/回転機構で高所でのボンベ回転が可能です。型式: DTP08-250kg-R500-CR01。定格荷重（SWL）：250 kg。

Cylinder securing head
直径180mm〜550mm、 高さ1200mm〜1800mmのボンベに対応するゴム製サポートパッドを備えています。ラチェット式ベルト（CR01）でボンベをパッドに押し付けて固定します。取り外しはラチェットレバーを引き、ハンドルを前方に回すことで行います。

Sideways rotation
スルーリング（slew-ring）ギアボックスにより横方向の回転が可能です。作業者はステンレス製の長いクランクを回してギアを駆動します。高い減速比により操作力は小さく、停止時は機械的にロックされます。

Manual hydraulic pump
13ccの手動油圧ポンプで昇降を行います。ハンドルを前後に動かして油圧をリフトラムへ送り、降下は手動リリースハンドルを反時計回りに回して油をタンクへ戻します。高品質の油圧部品と清浄なホースにより信頼性を確保しています。

Chemical-resistant wheels
前方固定160mmホイール×2、アウトリガー100mm×2、後方操舵160mmホイール×1、合計5輪を装備。全てアルミセンターに硬質ポリウレタンタイヤを使用し、耐油性があり平坦な床で低い転がり抵抗を提供します（ATEXモデルは帯電防止仕様あり）。

ATEX / UKEX option
危険区域向けに認証済みのATEX / UKEXバージョン（DTP08-250kg-R500-CR01-Ex）を用意しています。ATEX/UKEXモデルは電気的連続性と接地経路を確保して製造され、適合宣言書が添付されます。

Optional features

• ATEX / UKEX オプション — ゾーン1、2、21、22に対応。
• ステンレス製モデル — クリーンルームやGMP環境向けに304材質のステンレス製を用意。
• ロングリフトモデル — 最大760mmのロングリフト仕様を用意（高い容器への搭載用）。

Technical specification
重量や寸法などの詳細は製品仕様書を参照してください。

Characteristics / Technical specifications

• 型式: DTP08-250kg-R500-CR01
• 定格荷重 (SWL): 250 kg
• 対応ボンベ: 直径 180 mm–550 mm、 高さ 1200 mm–1800 mm
• リフトストローク: 500 mm
• リフトクリアランス: 450 mm
• 昇降機構: 13cc 手動油圧ポンプ（降下バルブ付）
• 回転: スルーリングギアボックス + ステンレス製クランク（非駆動時は機械的ロック）
• アタッチメント: CR01 ラチェット&ストラップ 調整式固定ヘッド
• 車輪: アルミセンター、ポリウレタンタイヤ；前2輪固定160mm、アウトリガー100mm×2、後1輪操舵160mm
• ガード: 耐衝撃透明ポリカーボネート（ATEXモデルは帯電防止ポリカーボネート）
• 金属処理: 一般鋼はショットブラスト、ステンレス部品はウォーターブラスト
• 表面仕上げ: 鋼材はプライマー＋ポリエステル粉体塗装；ステンレスは滑らかで清掃済
• ユニット色: RAL 5010（青）
• 適合: CE / UKCA；ATEX / UKEX（ゾーン1, 2, 21, 22対応）
