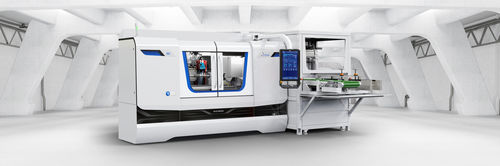

部品用オートローダー EASYLOAD

製品概要
STUDERのS31、S33、S22、S41に対応したポータルローダーシステム easyLoad。Vグリッパーを備えたポータル式の供給ソリューションで、軸部品の最大長300 mm、把持径Ø4〜30 mm（最大干渉輪郭Ø50 mm）に対応します。部品は標準化された調整可能な同期コンベヤで供給されます。ベースモジュールの筐体は機械設計に合わせて調整され、安全で清潔な稼働を実現します。

特長

• 幅広い部品をカバーする標準的な自動化
• 簡便で信頼性の高いワーク供給
• ロボットのプログラミング知識不要
• 標準化により短納期を実現
• 将来の要件に対応して拡張可能

対応機種

• S31
• S33
• S22
• S41

仕様

• 機種: S31、S33、S22、S41
• 対象部品: 軸部品、中心間把持
• 自律稼働数: 最大約50個（Ø 最大 30 mm）
• ワーク寸法: 長さ 20–300 mm；把持径 Ø 4–30 mm；ワーク外径 最大 Ø 75 mm
• 最大ワーク重量: 10 kg（デュアルチャックグリッパー）/ 5 kg（シングルチャックグリッパー）
• ワーク供給時間: 6–8 秒（同期センターレスト除く）
• 制御: STUDER CNC
• 構造・装備: カバー付きベースフレームとセットアップドア；1台のキャリッジとNC軸を備えたポータルモジュール；V配列のグリッパーユニット（空気式並列グリッパー）
• 周辺機器: 荒材用Vブロック付き同期チェーンコンベヤ、可変調整可能；前後インデクシング；仕上がり品用同期コンベヤ
• 設置寸法（約）: 幅 1200 mm、長さ 2500 mm
