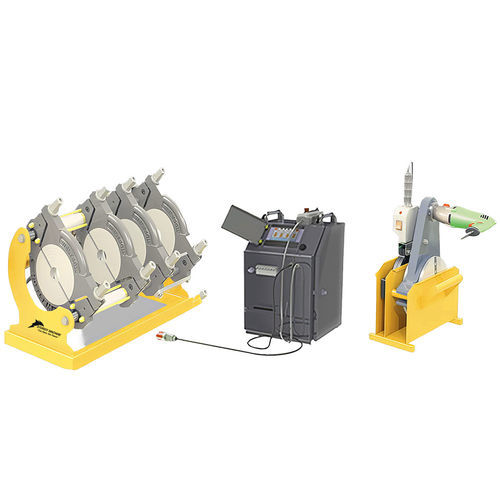

CNC SM160バット溶接機本体
2つの可動クランプと2つの固定クランプを搭載し、溶接されるプラスチックパイプを支持し、固定とセンタリングを提供します。
油圧圧力力がシステムに適用されます。
キャリアシャフト上の2つのピストンで、この力は、溶接プロセスが行われるために必要な動きを提供し、前後に可動クランプを駆動します。
CNC SM160バット溶接機トリマー
これは、本体に固定されセンタリングされたパイプの突合せ清掃を、加熱工程前に左右2枚の回転刃とその上の切断刃で行い、加熱可能な状態にする突合せ溶接機のエレメントです。
トリマーの回転運動は、モーターと減速機グループによって提供されます。
CNC SM160 バット溶接機 トリマーユニットは、バリのない平行なパイプ表面を作成します。
CNC SM160 バット溶接機制御ユニット
電気・油圧制御ユニットは、機械の運転に必要な電力をヒーターとトリマーに、油圧を本機に伝達します。
コントロールユニットの操作は手元で行う。ハンド・コントロールには4つのボタンとスイッチがある。ボタンは可動クランプを前後に動かす。スイッチはトリマーをオンにする。
---
