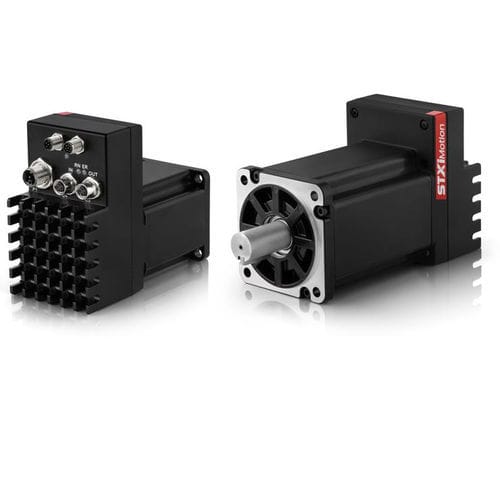

ドライブサーボモーター TIM同期DC48V
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 同期, DC
- 電圧
- 48V, 24V
- 構造
- コンパクト
- IPコード
- IP65, IP54
- その他の特徴
- CANopen, EtherCAT, ドライブ, 内蔵型エンコーダー付き, RS-232, STO
- 出力
200 W, 400 W, 480 W, 800 W
(0.27 hp, 0.54 hp, 0.65 hp, 1.09 hp)最少: 200 W
(0.27 hp)最大: 800 W
(1.09 hp)- アンペア数
6.5 A, 11 A, 12 A, 14.6 A, 22 A
- トルク
0.64 Nm, 1.27 Nm, 1.53 Nm, 2.55 Nm
(0.47204 ft.lb, 0.936704 ft.lb, 1.12847 ft.lb, 1.880783 ft.lb)最少: 0.64 Nm
(0.47204 ft.lb)最大: 2.55 Nm
(1.880783 ft.lb)- 回転速度
3,000 rpm
(18,849.5559 rad.min-1)最少: 0 rpm
(0 rad.min-1)最大: 5,100 rpm
(32,044.2451 rad.min-1)- 使用温度
最少: 0 °C
(32 °F)最大: 40 °C
(104 °F)
詳細
TIM一体型サーボモータは、制御盤のスペースが限られているアプリケーションや、分散型の機械アーキテクチャに最適な、コスト効率と柔軟性に優れたソリューションです。高い出力密度とコンパクトなサイズのTIMは、省スペースな機械設計を可能にし、最終的にはキャビネットレスを実現します。
製品ハイライト
- フレームサイズ：60～80 mm
- 定格出力トルク：0.64～2.55 Nm
- 定格出力200W～800W
- 3デジタル入力、1デジタル出力
- フィールドバスCANopen, EtherCAT
- フィードバックアブソリュートシングルターン
- 絶対多回転
- 24VDC / 48VDC バス電圧
- 保護等級IP54（オプションでIP65）
- モーター保持ブレーキ（オプション）
- 部品と配線の要件を最小限に抑える統合設計
統合機能安全 - STOまたはオプションの安全モーションモジュール（Cat 3、PL e）
CEおよびcUL認証
---
