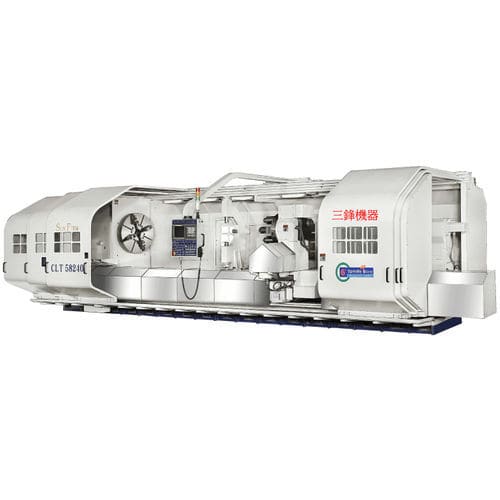

CNC旋盤 CLT series

横型2軸4スピンドル

中心間距離 : 4200 mm ~ 8200 mm ベッド幅：1120 mm 全ベッド幅：1280 mm スピンドル内径 : 153 mm ~ 310 mm 加工能力 芯間距離：4200mm、5200mm、6200mm、7200mm、8200mm、9200mm、10200mm、11200mm、12200mm、13200mm、14200mm、15200mm 主軸台 主軸端 - A2-15 / *A2-20 スピンドル内径 - *406 mm (16") - *532 mm (21") - *609 mm (24") キャリッジ AC サーボモーター - X : 4 KW (5.4 HP) Z : 7 KW (9.4 HP) 切削送り速度 - X/ Z : 0.001-500 mm/rev (0.0004"-20"/rev) ターレット ツールステーション（ランダム） - V8 / *H4 外径ターニングサイズ - 32x32 mm (1-1/4 "x1-1/4") ボーリングバー径 - Ø 60 mm (2.4") テールストック クイル径 - Ø 200 mm (7.9") クイルストローク - 250 mm (10") センターテーパ - MT NO.6 モーター 油圧ポンプ - 3.75 KW (5 HP) クーラントポンプ - 0.75 KW (1 HP) ベッド ベッド幅 - 1120 mm (44") 走行路幅 - 1280 mm（50") 標準アクセサリー ファナックOiTFコントロール クーラントシステム 4ウェイツールポスト 油圧システム 潤滑システム センターとセンタースリーブ レベリングボルトとナット ツールボックス＋工具 CNCコントローラーマニュアル オプションアクセサリー ダブルタレット H4ツールタレット H6ツールタレット セルフセンタリングステディレスト ビッグスピンドルボア 3爪油圧チャック 3爪エアチャック ダブルチャック C-AXIS（ライブツーリング） 4爪独立チャック 4爪フェースチャック ボーリングアタッチメント 油圧テールストック チップコンベア ファガーコントロール シーメンス制御 H4特殊タレット ローラー安定台
