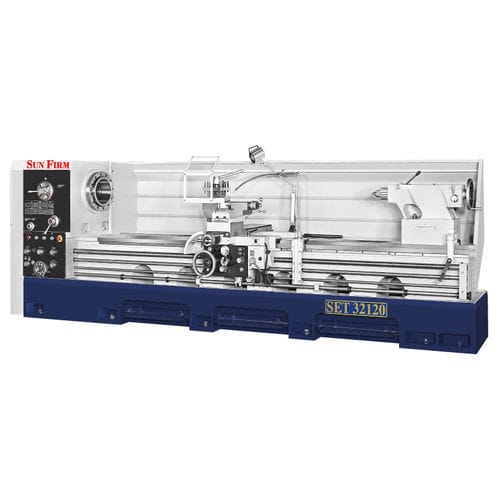

普通型旋盤 SET series

横型平台多軸

中心間距離：1500 mm ~ 7000 mm ベッド幅：460 mm スピンドル内径 : 105 mm ~ 230 mm 能力 クロススライドスイングオーバー - 500 mm (20") - 600 mm (23") - 700 mm (27-1/2") ギャップ内でのスイング - 1000 mm (40") - 1100 mm (44") - 1200 mm (47") ギャップ幅 - 225 mm（8-7/8インチ） センター間距離-1500mm（60インチ）-2000mm（80インチ）-3000mm（120インチ）-4000mm（160インチ）-5000mm（200インチ）-6000mm（240インチ）-7000mm（275インチ） 主軸台 スピンドル内径 - 105 mm / * 153 mm、230 mm (OPT) センターテーパ - M.T. No.5 / * M.T. No.6 主軸回転数 - 12段変速 送り・ねじ切り 縦送り - 0.05-0.7 mm/rev 横送り - 0.025-0.35 mm/rev インチねじ - 2-28ねじ/インチ、(D.P. 4-56) メートルねじ - 0.8～14mm/ねじ、（M.P.0.5～7） リードスクリュー - Ø 45 mm (1-3/4") x 2 T.P.I. / * P 12 mm (OPT) キャリッジ テールストック クイル径 - 95 mm (3-3/4") / * 105 mm (4-1/8") クイル移動量 - 230 mm (9") クイルセンターテーパ - M.T. No.5 / * M.T. No.6 ベッド - 重切削加工に最適な一体型マシンベッド ベッド幅 - 460 mm (18-1/8") ベッドの長さ - 3050 mm (120") - 3550 mm (140") - 4550 mm (180") - 5550 mm (219") - 6550 mm (258") - 7550 mm (298") - 8550 mm (338") 標準アクセサリー バックプレート 1 / 個 センタースリーブ 1個 センター(M.T.5#) 2 /個 ツールポストレンチ 1 /個 アンカーボルト 1 / セット ツールボックス＆ツール 1 / セット クーラントポンプ 1 / セット 作業灯 1 / 個 オプションアクセサリー 3爪スクロールチャック 4爪インディペンデントチャック 4爪フェースチャック フェースプレート テーパーアタッチメント フォローレスト 縦ラピッドトラバース装置 ステディレスト CE
