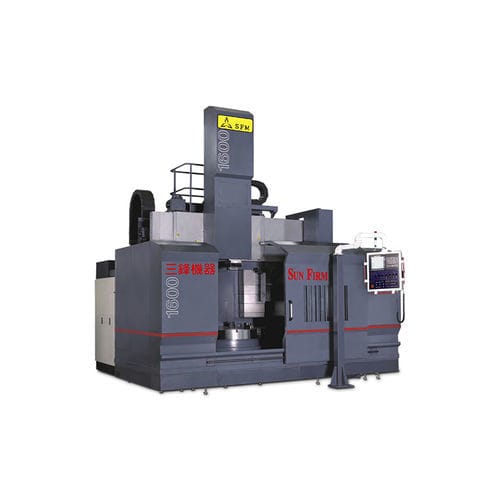

CNC旋盤 VT series縦型傾斜台24ツールステーション
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 主軸の向き
- 縦型
- 構造
- 傾斜台
- ツールステーション数
- 12ツールステーション, 24ツールステーション
- 応用
- 激しい使用に耐える
- 直径
最少: 1,700 mm
(66.93 in)最大: 4,500 mm
(177.17 in)- 回転速度
最少: 10 rpm
(62.832 rad.min-1)最大: 3,000 rpm
(18,849.556 rad.min-1)- 最大切削径
1,250 mm, 1,600 mm, 2,000 mm
(49 in, 63 in, 79 in)- X軸
最少: 100 mm
(4 in)最大: 3,200 mm
(126 in)- Z軸
800 mm, 1,250 mm, 1,350 mm, 1,600 mm
(31 in, 49 in, 53 in, 63 in)- 早送り速度X
10 m/min, 12 m/min
- 早送り速度Z
10 m/min, 12 m/min
- 定格出力
15 kW, 18.5 kW, 22 kW, 26 kW
(20.4 hp, 25.2 hp, 29.9 hp, 35.4 hp)
詳細
テーブル回転高さ：1,000～2,500 mm
テーブル最大荷重荷重 : 10,000~40,000 kg
標準付属品
ファナック0i-TFコントローラシステム
レベルスクリューとレベルシューズ
ワークランプ
エンクロージャー・ガード
カート付きチップコンベヤ
3色表示ランプ
油圧システム
エアコン
自動潤滑システム
取扱説明書
6バールの冷却水装置
ドラム式ATC-12T
4爪独立チャック
電気回路図
エアガン
オプションアクセサリー
シーメンス828D制御システム
部品プローブ装置
追加内径・外径ツールホルダー
オイルウォーターセパレーター
ZFギアボックス
10バール/20バール/70バールのCTS装置
高さ調整式コラム
切削、フライス、研削の自動工具交換
X/Z軸リニアスケール
自動フロントドア
ツールプローブ装置
ウォーターガン
CAT50/DIN50フライス工具
---
