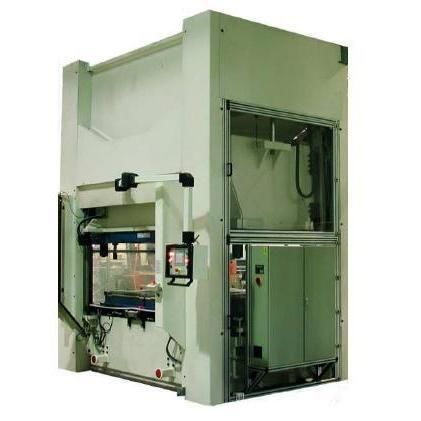

プラスチックシート用熱成形、切断および積載装置 VFS

ロールによる供給シ－ト自動

製品概要 SUTEAU-ANVER によって設計・製造されたサーモフォーミング機 VFS は、非金属材料のサーモフォーミングおよび切断用の油圧ビームプレスです。ロールまたはシートの柔軟または半剛性材料を処理でき、大量生産向けに給送・排出システムなどのオプションを組み合わせられます。フランス製。

構造と動作 構造は、固定下テーブルと上部可動ビームを四本の垂直支持柱で支持する構成です。中央の油圧シリンダでビームを昇降させます。ビームの案内は四隅のセロロン当たりで行います。切断は中央切断領域に対して対称的な力で行われます。下側の切断点は四つの機械ストッパーで定義され、ストッパーは減速機と電子式速度変換器により調整工程中に自動で高さに合わせて調整されます。自動調整後、制御画面から切断点を0.01 mm単位で微調整できます。上部ストッパーの上側汚染を低減するためのエアスプレーオプションが用意されています。

安全性と調整 上部ストッパー位置（材料上面と刃先のクリアランス）は、オペレーター画面から随時調整可能です。位置検出は±5 mm精度のリニアポテンショメータで行います。可動ビーム下での作業時の安全確保のため、可動ビームは油圧で上方にロックできます；このロックは機械停止時または金型交換時に自動的に作動します。

主な特長

• 溶接構造のフレーム： 固定テーブルと上部ビームを垂直支持で支持し、構造的安定性を確保。
• 対称切断力： 金型領域での再現性のある正確な切断を実現。
• 高度なHMI： 多言語対応の操作画面、最大999件の生産プログラムを保存可能。
• 高生産性： 構成と金型により最大18回/分の切断が可能。
• カスタマイズ可能： 材料給送・排出や自動化オプションで生産要件に適応。
• 原産地： フランス製。

商業的利点

• 汎用性： シートまたはロール、単層または多層、柔軟材または半剛性材を処理。
• 保守性： 入手可能な交換部品により保守が容易で停止時間を短縮。
• 拡張性： 構成とオプションにより将来の生産要件に対応可能。

選択可能なオプション

• VFS STANDARD（標準構成）
• 油冷却ユニット
• 上側および下側の油圧金型クランプ

技術仕様

• 電源：400 V 三相 + 中性線 + アース、50 Hz
• 電力：バージョンにより12 kW〜40 kW
• 圧縮空気：乾燥空気、6 bar
• 切断テーブル幅：ご要望に応じて
• 切断テーブル深さ：ご要望に応じて
• 締付力：100 トン〜500 トン
• 圧力保持時間：1〜250 秒で調整可能
• 平坦度許容差：±0.1 mm/m（下板固定、上板可動）
• 高速下降速度：50〜270 mm/s（調整可能）
• 低速下降速度：5〜20 mm/s（調整可能）
• 開放速度：50〜270 mm/s（調整可能）
• 調整可能なストローク：20〜1000 mm（他のストロークは要問い合わせ）
• テーブルとビーム間のクリアランス（金型なし）：1000 mm（他のクリアランスは要問い合わせ）
• 作業面高さ：800 mm
