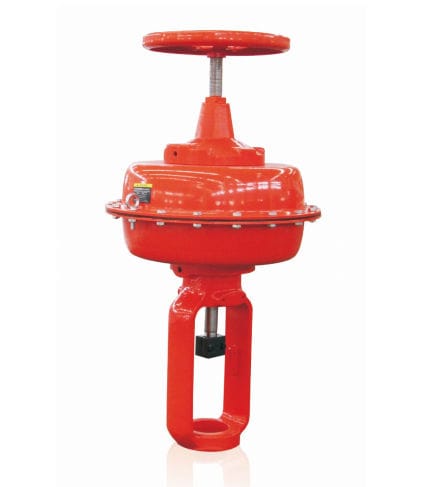

空圧バルブアクチュエータ 957/967

リニアメンブレン単動式

1. - ポジティブアクション - エアツークローズタイプ 2. - 反作用 - エアオープン スプリング範囲 正作動: 20~100Kpa、40~200Kpa 反応: 80~200Kpa、120~240Kpa 製品の特徴 1. - このセリエはリニア空気圧ダイヤフラムアクチュエーターで、マルチスプリング構造、軽量、小型、大出力駆動力、高性能です。その作動原理は、ポジショナーを通して調節計器の電気信号またはガス信号により変換された空気圧がダイヤフラム室に入力され、ダイヤフラムに作用して推力を発生させ、出力軸が移動すると同時に、スプリングの反力と釣り合うまでスプリングを圧縮し、出力軸が所定の位置に達するようにします。 また、ガス信号を直接ダイヤフラムに作用させて位置制御を行うこともできる。 2. - このセリエアクチュエーターは、直接作用型(957)と逆作用型(967)の2種類に分けられます。この操作部の設計により、調節弁を確実に切り替えたり、調節することができます。
