ACリニアモーター TLSA-120-C1

DCブラシレスフラット

導入

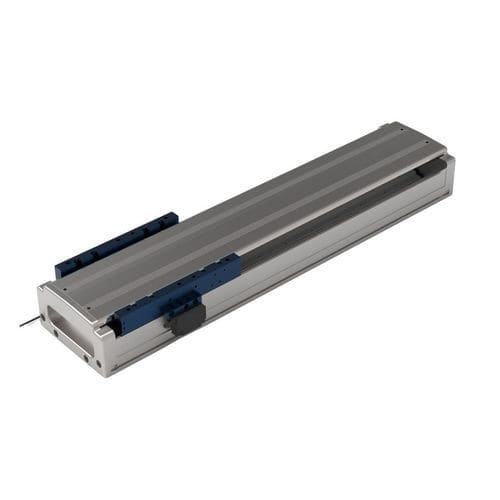

TLSA-120-C1 単軸モジュール（リニアモータスライド、リニアアクチュエータ、精密位置決めステージ）は、電気エネルギーを直接線形の機械運動に変換します。中間伝達要素を排除することで構造を簡素化し、長ストローク、高加速度、応答性の向上、高精度な位置決めを実現します。

• 代表的な用途：半導体製造、新エネルギー電池の生産、3C電子機器の組立、精密加工、検査装置、レーザー切断・溶接、ディスペンス・コーティング装置、CNC工作機械、彫刻機など。

モデルとパラメータ
T (mm)：80、120、160、200、240、280、320、360、400、440、480、520、560、600、640、680、720、760、800、840、880、920、960、1000、1040、1080、1120、1160、1200、1240、1280、1320、1360、1400、1440、1480
A (mm)：18、38、58（モデルにより異なる）
L (mm)：304、344、384、424、464、504、544、584、624、664、704、744、784、824、864、904、944、984、1024、1064、1104、1144、1184、1224、1264、1304、1344、1384、1424、1464、1504、1544、1584、1624、1664、1704

構成と性能

• モータ：TCQ-030-C1C2-UN-5.0（標準ケーブル長 5 m）
• 駆動電流：連続 2.2 A；ピーク 8.4 A
• フィードバック：磁気スケール — 1 μm 分解能（ケーブル 5 m）；光学スケール — 0.5 μm 分解能（ケーブル 5 m）
• ガイドシステム：15 本のダブルガイドレール
• 推力：連続 120 N；ピーク 480 N
• 直進度：±10 μm / 300 mm
• 繰返し精度：磁気 ±5 μm / 500 mm；光学 ±2 μm / 500 mm
• 重量：80 mm ストロークで 4.8 kg；追加の 40 mm ごとに +0.75 kg
• 取付方式：水平または側面取付
• 特注の寸法・長さは受注対応可能

Tags

• linear motor
• linear module
• precision linear actuator
• linear actuator
• electric linear actuator
• high speed linear actuator
• linear motor actuator

特徴 / 技術仕様

• 型式：TLSA-120-C1
• 利用可能なストローク (T)：80–1480 mm（記載シリーズ）
• キャリッジ幅 A：18 / 38 / 58 mm（モデルにより異なる）
• キャリッジ長 L：304 mm ～ 1704 mm のシリーズ（モデル依存）
• 推奨モータ：TCQ-030-C1C2-UN-5.0（ケーブル 5 m）
• ドライバ定格：連続電流 2.2 A；ピーク 8.4 A
• フィードバック分解能：磁気 1 μm；光学 0.5 μm（ケーブル 5 m）
• ガイド：15 本のダブルガイドレール
• 推力容量：連続 120 N；ピーク 480 N
• 精度 / 繰返し精度：磁気 ±5 μm / 500 mm；光学 ±2 μm / 500 mm
• 直進度許容：±10 μm / 300 mm
• 重量参照：4.8 kg（80 mm ストローク）；追加 40 mm ごとに +0.75 kg
• 取付：水平または側面取付
• カスタマイズ：特注寸法・長さは対応可能
