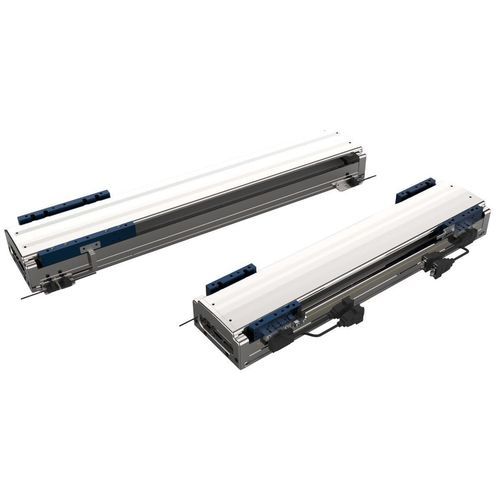

DCリニアモーター TLSA-140-C1

ブラシレスフラットフレームレス

導入
TLSA-140-C1シリーズは、精密自動化、半導体装置、産業用搬送、リニアモーションプラットフォーム向けに設計された高精度・高剛性のリニアモーターモジュールです。本モジュールは長さをカスタマイズ可能で、主要な伝達部品として自動化生産を実現し、処理能力と再現性を向上させ、工程誤差およびコストを低減します。

リニアモーターのモデルとパラメータ
T (mm): 80, 128, 176, 224, 272, 320, 368, 416, 464, 512, 560, 608, 656, 704, 752, 800, 848, 896
A (mm): 46, 10, 34, 58, 22, 46, 10, 34, 58, 22, 46, 10, 34, 58, 22, 46, 10, 34
長さ (mm): 240, 288, 336, 384, 432, 480, 528, 576, 624, 672, 720, 768, 816, 864, 912, 960, 1008, 1056

T (mm)（拡張）: 944, 992, 1040, 1088, 1136, 1184, 1232, 1280, 1328, 1376, 1424, 1472, 1520, 1568, 1616, 1664, 1712, 1760
A (mm)（拡張）: 58, 22, 46, 10, 34, 58, 22, 46, 10, 58, 22, 46, 70, 34, 58, 22, 46, 70
長さ (mm)（拡張）: 1104, 1152, 1200, 1248, 1296, 1344, 1392, 1440, 1488, 1536, 1596, 1644, 1692, 1740, 1788, 1836, 1884, 1932, 1980

構成と性能パラメータ
モーター: TCL-030-C1-5.0 — 電源ケーブル長: 5 m
ドライブ: 3 A 定格 — ピーク電流: 12 A
フィードバック: 磁気スケール（分解能 1 μm）；光学スケール（分解能 0.5 μm）
ガイド: Type 15 二重ガイドレール
性能: 連続推力 86 N；ピーク推力 270 N
長さ: 特殊長さモジュールは顧客要件に応じてカスタマイズ可能
精度: 磁気スケール再現性 ±5 μm/500 mm；光学スケール再現性 ±2 μm/500 mm
直線性: ±5 μm/300 mm
重量参照: 80 mm ストローク = 5.8 kg；追加の48 mmごとに +0.75 kg
取り付け: 水平または側面取り付け

特長 / 技術仕様

• シリーズ: TLSA-140-C1
• 推奨例モーター: TCL-030-C1-5.0（電源ケーブル 5 m）
• ドライブ定格: 3 A（ピーク電流 12 A）
• フィードバックオプション: 磁気スケール 1 μm；光学スケール 0.5 μm
• ガイドタイプ: Type 15 二重ガイドレール
• 連続推力: 86 N
• ピーク推力: 270 N
• 再現性: 磁気 ±5 μm/500 mm；光学 ±2 μm/500 mm
• 直線性: ±5 μm/300 mm
• 重量: 80 mm ストロークで 5.8 kg；追加48 mmごとに +0.75 kg
• 取り付け方式: 水平または側面取り付け
• 長さ: カスタマイズ可能 / 要問い合わせ
