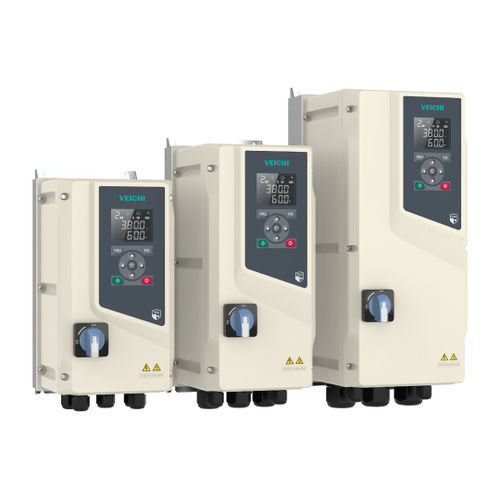

同期ACドライブ AC600F series

非同期PWM三相

概要
Veichi ElectricのAC600Fは、粉塵・高湿度・豪雨など厳しい環境での運用を想定したベクトル制御の汎用ACドライブです。出力範囲：0.75〜22 kW。コンパクトで高出力密度、配線後すぐに運転可能です。

主な特長

• 屋外対応のIP66工業用シーリングおよび紫外線耐性PC筐体を採用。
• スマートファン内蔵と独立循環ダクトにより高速放熱と低騒音を実現。
• 二重安全構造：オプションの機械的遮断スイッチとSIL3準拠のSTO（Safe Torque Off）。
• 高い耐干渉性：標準でC3フィルタ、より厳しいEMI環境にはC2フィルタをオプションで提供。
• 国際認証（CE、UL、CB）と広電圧設計で入力変動±15%に対応。
• 幅広いモータ互換性：同期・非同期・リラクタンス等の各種モータに対応。
• モジュール式プログラミングと中英バイリンガル外部キーパッドによる柔軟な操作。

利点

• 高始動トルクと低速での滑らかな制御：閉ループベクトルモードで0 Hz時に定格トルクの最大200%を発生、トルク直線性<3%。
• 過励磁ブレーキにより外部抵抗なしで急停止が可能、減速時のDCバス電圧上昇を抑制。
• 負荷に応じた励磁電流自動調整による省エネ制御でモータ効率を最大化。
• 高倍率の弱磁制御を安定的に実行し、高速域でも精密な出力を提供。

ハードウェア構成

• 超低騒音のIP66冷却ファンで静かな運転。
• 強化ガラス繊維＋高強度ポリカーボネート筐体で耐衝撃・軽量・耐食性を実現。
• インナーループ循環冷却と知能温度制御、モジュラー設計による効率的な熱交換。
• コモンモードチョーク＋フィルムコンデンサによるノイズフィルタリングは位相打消しとコモンモード差動を併用し、EMI低減と信号保持を両立。
• 入力から出力までの包括的保護、車載グレードの冷却ソリューションで放熱性を向上。

ソフトウェア構成

• マルチモータ制御：3相非同期、可変周波数、ACサーボ、PM同期、同期リラクタンス、高速同期モータに対応。
• ブラックボックス機能：自動故障記録とデータ追跡でトラブルシューティングと解析を支援。
• PCツール：パラメータ設定、オシロスコープ表示、マルチデバイス管理、トルクチューニングで立ち上げと監視を簡素化。
• 強力なコネクタ構成：マルチデバイス間の算術/論理演算、パラメータ調整後の二次チャネル設定、最大10のファンクションブロック（各3入力）。
• マルチモータのパラメータ切替：4セットのモータパラメータを保存し、ハード変更なしで迅速切替可能。
• 組込みアプリマクロ：張力制御、電力バランス、デュアルPG位置決め、独立デュアルPID、消防モードなど。
• モータ自動チューニング強化：オンラインでのパラメータ補正により各種モータ仕様に精密適応。

拡張構成

• 複数の拡張インターフェースによる優れた拡張性；同時に最大3枚の拡張カードをサポート。
• フィールドバスと主要プロトコルのサポート（PROFIBUS、PROFINET、EtherCAT、Ethernet/IP等）あり。

用途

• 食品加工：ブロワ、遠心分離機、セパレータ、ミキサー、グラインダー — 精密なプロセス制御、省エネ、STO（SIL3）および簡便操作のバイリンガルキーパッド。
• 軍事・海洋・潜水艦：コンベヤや重要システム — 塩霧、結露、振動、一時的浸漬に対応する設計；C2フィルタオプションと主電源喪失時の通信用+24V外部電源対応。
• 都市景観用ポンプ／屋外ファン／鉄道：コンプレッサ、ポンプ、屋外HVAC — 省エネ、調整可能な加速/減速ランプ、長期の信頼性。
• 冶金、鉱山、重工業：ファンやポンプ — 塵埃密閉・耐食構造により汚染による故障を防止；IP66は22 kWまで（IP55は90 kWまで対応）。

技術仕様

• モータ種類：3相非同期、永久磁石同期（PMSM）、同期リラクタンス。
• 制御方式：V/F、SVC、FVC、およびVF分割制御。
• 変調方式：PWM。
• 速度制御範囲：SVC：定格負荷 1:200
  FVC：定格負荷 1:1000。
• 速度安定度：SVC：±0.5%（3PH AM）、±0.1%（PMSM）
  FVC：±0.02%。
• 起動トルク：SVC：0.25 Hzで定格トルクの150%
  FVC：0 Hzで定格トルクの200%。
• トルク応答：SVC：<10 ms；FVC：<5 ms。
• トルク精度：SVC：±5%；FVC：±2.5%。
• 周波数精度：DI：最大周波数 × (±0.01%)；AI：最大周波数 × (±0.2%)。
• 周波数分解能：DI：0.01 Hz；AI：最大周波数 × ±0.05%。
• 入力電圧高調波：<5%。
