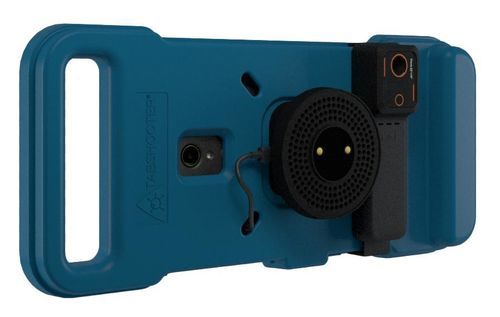

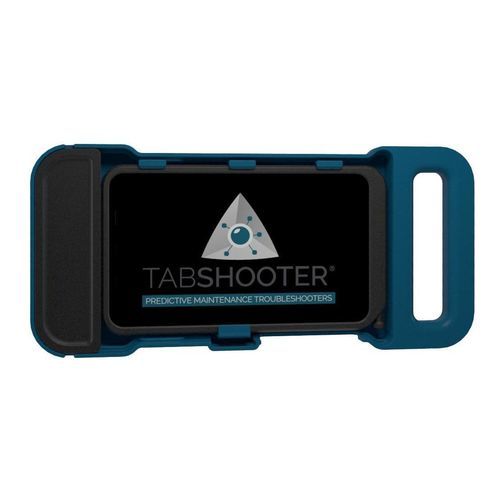

ビームフォーミングカメラ TABSHOOTER ®-TBS72-LD

音響産業用検出用

概要
TABSHOOTER®-TBS72-LD 音響カメラは、産業現場のガス・流体の漏れを特定するための感度の高い、扱いやすい計測機器です。BEAMFORMING と72個のMEMSセンサーアレイにより、現場条件に応じて数十メートル先の漏れ箇所を音響イメージとして可視化します。検出された音は有線またはBluetoothヘッドホンで確認できます。

動作原理
72個のMEMSセンサーアレイとビームフォーミングアルゴリズムを組み合わせ、漏れ源を示すリアルタイムの音響イメージを生成します。視覚的オーバーレイと音声フィードバックを提供し、単独/複数漏れの検出モードを備えています。

検出可能な漏れの種類

• 圧縮空気
• ガス（例：O₂、N₂、H₂、NH₃、CH₄、Argon）
• 真空漏れ
• 蒸気漏れ

動作特性

• 周波数範囲（調整可能）：2 kHz 〜 100 kHz（バックグラウンドノイズのフィルタリングに使用）
• 検出距離：環境により数十メートルまで
• 有線またはBluetoothヘッドホンによる音声モニタリング
• 圧縮空気用K定量機能：Nm³あたりのコストを入力するとm³/hおよび推定年間コストを表示
• 統合型サーマルカメラ（オプション）対応

検出モード

• Single LEAK：主要な漏れの可視化と特定
• Multi LEAK：複数の漏れを同時に検出・表示

K定量機能
K機能では、オペレータがガス（例：圧縮空気）のNm³あたりのコストを入力できます。漏れが特定されると、機器は流量（m³/h）を推定し、入力値に基づいて年間コストを算出します。

サーマルカメラオプション
オプションの統合サーマルカメラは電気設備のホットスポットを検出します。温度範囲：-20 °C 〜 550 °C。サーマル解像度：256 × 192 px。

アクセサリ

• MALETTE ABS PRO 保護ケース
• 内蔵バッテリー（オプション）
• 内蔵バッテリー充電器（オプション）
• 音声モニタリング用の有線またはBluetoothヘッドセット

技術仕様

• ブランド：TABSHOOTER®
• モデル：TABSHOOTER®-TBS72-LD
• 技術：BEAMFORMING
• センサー：72個のMEMSセンサー
• 周波数範囲：2 kHz – 100 kHz（調整可能）
• 検出対象：圧縮空気、ガス（O₂、N₂、H₂、NH₃、CH₄、Argon…）、真空、蒸気
• 検出モード：Single LEAK、Multi LEAK
• K定量機能：Nm³あたりのコスト入力、m³/hおよび推定年間コスト出力
• オーディオ出力：有線およびBluetoothヘッドホン対応
• サーマルオプション温度範囲：-20 °C 〜 550 °C
• サーマル解像度（オプション）：256 × 192 px
• アクセサリ：MALETTE ABS PRO 保護ケース、内蔵バッテリー、内蔵充電器
