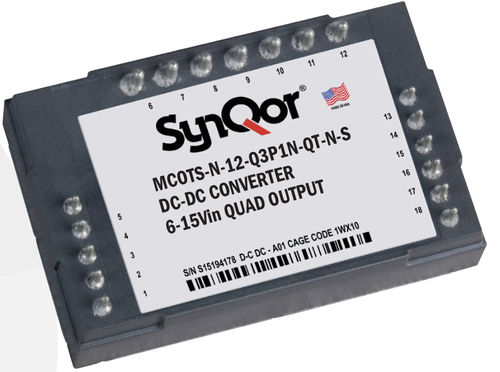

非絶縁DC/DC 変換器 MCOTS-N-12-Q3P1N-QT

プリント基板凹凸

MCOTS-N QUAD出力非絶縁型DC/DCコンバータは、同期整流を採用し、1/4ブリック・パッケージで極めて高い変換効率を実現します。このモジュールは3つの正出力電圧と1つの負出力電圧を生成します。MCOTS-N QUAD出力ブリック・コンバータは、より堅牢な設計を必要とする従来のDPA（分散型電源アーキテクチャ）システムで使用できます。4つの出力はすべて広い出力トリム範囲を持っており、ユーザーに高い柔軟性をもたらします。 動作上の特徴 - フル定格負荷電流で最大93%の高効率 - 各正極出力で最大30A、負極出力で最大1Aを供給 - 入力電圧範囲6-15 Vdc - 出力電圧範囲：プラス出力： 0.8V～5V、マイナス出力： -3.0V〜-13.5V 機械的特徴 - 1/4レンガ・フォーム・ファクター。 - 標準サイズ：1.54" x 2.39" x 0.50" (39.0 x 60.6 x 12.7 mm) - 重量：3.27オンス（93g） コントロール機能 - 各出力のオン/オフ・コントロール - 各出力の出力電圧トリムにより、カスタム電圧が可能 - リモート・センス（プラス出力のみ） 保護機能 - 過電流シャットダウン（全出力） - サーマルシャットダウン（全出力） - 過電圧シャットダウン（プラス出力のみ） - 入力低電圧ロックアウト（プラス出力のみ）
