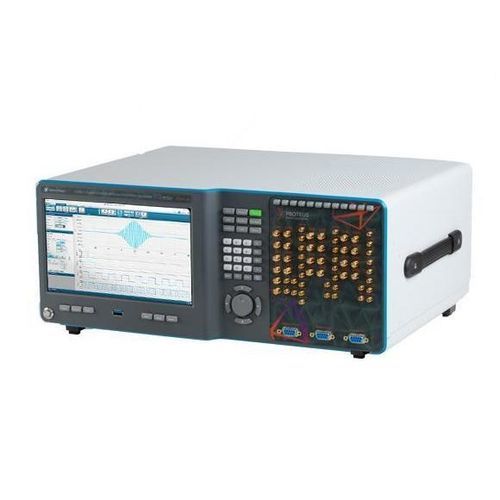

信号発電機 P9482B

任意波形RFコンパクト

製品ファミリー
Tabor Proteusファミリーは、高度なSDRアーキテクチャに基づく機器群で、高速波形生成とオプションのデジタイザ機能を組み合わせ、RFエンジニアリング用途向けの応答性の高いトランシーバを実現します。直接RF生成、リアルタイムフィードバック、およびEWシナリオシミュレーション、量子ビット制御、次世代ワイヤレス通信に適したスケーラブルなマルチチャネル展開をサポートします。

製品概要
9GS/s 16ビット 8GSメモリ 2チャネル 8マーカー RF AWG ベンチトップ

主な特長

• モジュラー設計で、数チャネルから数百チャネルへ拡張可能
• 双方向波形ストリーミングを可能にする高速PCIeデータ転送バス
• Proteusファミリーでは最大16 GSの波形メモリに対応（プラットフォーム依存）
• 統合デジタルIQ変調/復調器（DUC/DDC）
• 優れた位相雑音およびスプリアス性能
• 条件付き波形生成を可能にするリアルタイムフィードバック制御システム

詳細説明
Proteusアーキテクチャは、高レートRF DAC（RF DACモデルで最大9 GS/s）とオプションの高速ADC（例：5.4 GS/sデジタイザ）および強力なFPGAを統合し、クローズドループのArbitrary Waveform Transceiver（AWT）を構築します。プラットフォームはFPGA内での決定論的な低遅延処理をサポートし、受信信号に基づく条件付き波形シーケンスとリアルタイム応答を可能にします。典型的な用途は、レーダー目標シミュレーション、電子戦シナリオ生成、マルチチャネル量子実験制御、Massive MIMO研究などです。

機能（抜粋）

• モジュラー、スケーラブル、コンパクト — PXIeベースのモジュラーアーキテクチャにより、複数のジェネレータ出力とデジタイザ入力を非常に小さいフォームファクタに収め、同期・位相コヒーレントなマルチチャネルシステムを実現します。
• 超高速データ転送 — 双方向波形メモリ転送、PDW（パルス記述語）リアルタイム処理、長大な実環境シーケンスのための途切れないストリーミングに最適化されたPCIe/ストリーミングアーキテクチャ。
• リアルタイムフィードバック制御システム — 統合ADC＋DAC＋FPGAにより往復遅延を短縮し、条件付き波形生成とクローズドループ制御を高速アプリケーションでサポートします。
• タスク駆動型非線形波形シーケンス — Task Table（状態機械）機能により、受信器のリアルタイム入力に基づき波形セグメント間を瞬時にジャンプでき、低遅延でインテリジェントな応答（例：DRFM様のエコー、ドップラーシフト、遅延エコー）を実現します。

注文概要（表）
Model: P9482B — Description: 9GS/s 16Bit 8GS Mem 2CH 8 Markers RF AWG Benchtop

オプション（表）
DC2 — IQベースバンド用途のDC出力
DJ2 — Dynamic Jump Input
MRK2 — x8 追加マーカー
LTJ2 — 超低トリガジッタ（典型200 ps）
G2 — 低波形粒度オプション（特定モジュール向け）
SEC — セキュリティ用途の着脱式SSDオプション
SSD — SECオプション用の工場複製追加SSD
AWT — オプションの5.4GS/sシングル / 2.7GS/sデュアルチャネル 12bitデジタイザ（Arbitrary Waveform Transceiverオプション）
STM — 最大3 GS/sのストリーミング機能オプション
TRG — より高速なトリガ入力（10 MHzの代わりに50 MHz）
WE — 保証延長1年（標準保証3年）
CAL — 17025校正

用途・典型的ユースケース

• 電子戦およびレーダーのシミュレーション・試験（リアルタイムパルス検出とエコー生成）
• 量子実験：クローズドループフィードバックを用いたマルチチャネルの量子ビット制御・測定
• Massive MIMO、フェーズドアレイ、ビームフォーミングの開発・試験
• ワイヤレス規格（WiFi、5G/6G）やNMR/医療研究向けのワイドバンド信号生成・解析

仕様 / 技術データ

• サンプリングレート（DAC）：最大9 GS/s（モデル依存）
• アナログサンプル解像度：16ビット（内部サンプル幅）
• メモリ：標準8 GS（ファミリーは最大16 GSに対応）
• チャネル（ジェネレータ）：2チャネル（P9482Bモデル）
• マーカー：8マーカー
• オプションデジタイザ（AWT）：5.4 GS/s シングル、2.7 GS/s デュアルチャネル、12ビット（AWTオプション）
• アーキテクチャ：PXIe / PCIeバックプレーンによる高速ストリーミングと同期
• 統合デジタルIQ変調 / DUCおよびDDC機能
• FPGAベースのリアルタイムフィードバックおよび条件付き波形生成
• Task Table：条件付き非線形波形シーケンス（低遅延状態機械）
• ストリーミングオプション：STM（最大3 GS/s）
• トリガ入力：標準および高速TRGオプション（50 MHz）
