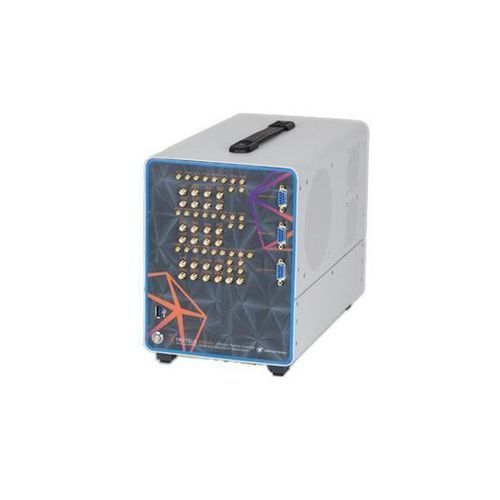

任意波形発電機 P9482D

RFコンパクト携帯型

概要
Tabor の Proteus ファミリーは、SDR アーキテクチャ上に構築された高度な RF 任意波形ジェネレータおよびトランシーバのプラットフォームです。高性能 DAC（direct-to-RF 対応）、オプションの ADC、FPGA 処理、および PCIe データパスを統合し、電子戦（EW）、レーダー目標シミュレーション、量子制御、次世代ワイヤレス研究などの用途向けにリアルタイムの捕捉、解析、条件付き波形生成を可能にします。

主なポイント

• 数チャネルから数百チャネルまで同期可能なモジュラー設計
• 高サンプリングレートと direct-to-RF 生成
• 大容量波形メモリと高速PCIeストリーミング
• 統合デジタルIQ変調/復調
• 優れた位相雑音およびスプリアス性能
• 条件付き波形生成のためのリアルタイムフィードバック制御システム

モジュール式、拡張可能、コンパクト
PXIe/PXIe アーキテクチャ上に構築された Proteus モジュールは、多数のジェネレータ出力とディジタイザ入力をコンパクトに高密度で収容し、同期・位相コヒーレントなマルチチャネルシステムを可能にします。これは EW シミュレーション、キュービット制御、massive MIMO 研究に適します。

超高速データ転送
Proteus は高性能 PCIe バックプレーンを活用し、双方向の波形メモリ転送、長い実世界シーケンスの途切れないストリーミング、リアルタイム波形更新を実現します。これにより、継続的で非反復的な脅威環境や高スループットの物理実験で生じる一般的な帯域幅・メモリのボトルネックを解消します。

リアルタイムフィードバック制御システム
Proteus は DAC と ADC を FPGA 制御アーキテクチャに統合し、ホスト PC への往復遅延を排除します。これにより、条件付き波形生成やレーダー目標生成、DRFM ライクな挙動、リアルタイム量子制御ループに適した決定論的なクローズドループ応答が可能になります。

タスク駆動の非線形波形シーケンシング
Proteus は単純な線形シーケンサではなく Task Table（条件付きステートマシン）を実装します。受信機で処理された入力データは最小遅延で論理ベースの波形ジャンプを直ちに駆動でき、移動目標シミュレーション向けのコヒーレントに変調されたエコーなど、インテリジェントで低遅延な応答を実現します。プラットフォームは Python、MATLAB、C、LabVIEW でプログラミング可能です。

技術仕様

• 商用モデル名: P9482D
• メーカー / ブランド: Tabor Electronics
• 短名 / 製品ファミリー: Proteus Arbitrary Waveform Transceiver (AWG/AWT)
• サンプリングレート (DAC): 最大 9 GS/s（製品クラス能力）
• デジタル解像度: 内部サンプル表現 16 ビット
• モジュール構成（表記）: 9GS/s 16Bit 8GS Mem 2CH 8 Markers
• 波形メモリ: モジュール別構成；4GS、8GS、プラットフォームで最大 16GS などのオプション
• オプションのディジタイザ (AWT): 単一 5.4 GS/s、デュアル 2.7 GS/s、12-bit ADC オプション
• Direct Output (DO1): 9 GHz 帯域幅のダイレクト出力オプション
• Streaming (STM): 最大 6 GS/s のストリーミング能力
• Markers: ベースマーカーに加え MRK1 オプションで x4 追加マーカー
• トリガジッタオプション (LTJ1): 超低トリガジッタ（約 200 ps 程度）
• 粒度オプション (G1): 低波形粒度オプション
• トリガ入力オプション (TRG): より高速なトリガ入力（10 MHz ではなく 50 MHz）
• FPGA プログラム可能性: ユーザープログラム可能な FPGA コアおよび高レベル FPGA プログラミングオプション
• PCIe: 高速 PCIe バックプレーンによる高速波形転送とストリーミング
• チャネル: モジュールファミリーはシャーシ全体で多数のチャネルにスケール
• 用途: EW シナリオ生成、レーダー目標シミュレーション (RTS/DRFM‑like)、量子/キュービット制御・読み出し、massive MIMO および広帯域通信試験
