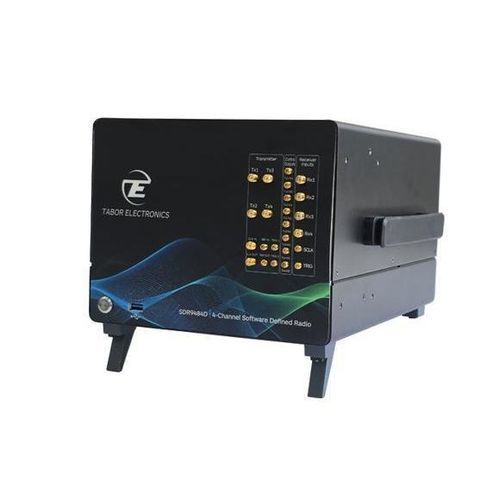

レーダートランシーバー SDR9484D

ラジオマルチチャンネルモジュール式

概要
SDR9484DはProteus Arbitrary Waveform Transceiverアーキテクチャを採用したモジュラー型の高性能ソフトウェア定義無線（SDR）です。9 GS/sのコンバータ、16ビットの分解能、PXIeフォームファクタを統合し、レーダー、電子戦、量子コンピューティング、先進通信研究向けの決定論的かつ位相整合したマルチチャネル動作をサポートします。

主要機能

• チャネルあたり>1 GHzの実用的な瞬時帯域幅を持つ真の超広帯域SDR
• 決定論的で時間同期されたマルチチャネルおよびMIMO動作
• FPGAで加速されたリアルタイム処理を備えた統合DAC（AWG）およびADC
• 長時間の波形記録/再生に対応する高スループットのストリーミングと深いオンボードメモリ
• クローズドループ実験向けの低レイテンシ条件付き波形生成

プラットフォームとアーキテクチャ
PXIeのモジュラーアーキテクチャにより、多数のチャネル間でスケーラブルな同期を実現しつつスロット数を最小化します。モジュールレベルのコンパクトな統合により、位相整合されたマルチチャネル試験環境で生成器出力とダイジタイザ入力を組み合わせられます。

リアルタイムフィードバックとクローズドループ動作
オンボードFPGA制御によりホストへの往復遅延が排除され、条件付き波形生成や真のリアルタイムフィードバックが可能になり、クローズドループEW、レーダーターゲットエミュレーション、迅速なキュービット制御/リセットに対応します。

用途

• レーダー測定およびレーダーモードのエミュレーション
• 電子戦の開発と脅威シミュレーション
• MIMO研究および大規模MIMO試験台
• 量子コンピューティング：キュービット制御、読み出し、クローズドループ実験
• 高忠実度ワイドバンド信号の生成と波形再生

技術仕様 / スペック

• モデル: SDR9484D
• サンプリングレート: 9 GS/s
• 分解能: 16ビット
• チャンネル: 4チャンネル (4CH)
• 瞬時帯域幅: チャネルあたり>1 GHzの利用可能帯域
• アーキテクチャ: モジュラーPXIe (PXI Express)
• 動作: 決定論的で時間同期されたマルチチャネル / MIMO
• 処理: 低遅延クローズドループ動作のためのFPGA加速信号処理
• メモリ: 長時間の波形記録/再生と高スループットストリーミングに対応する深いオンボードメモリ
• 機能: リアルタイムフィードバック、条件付き波形生成、波形再生
• 主な適用分野: レーダー、電子戦、量子コンピューティング、先進通信研究
