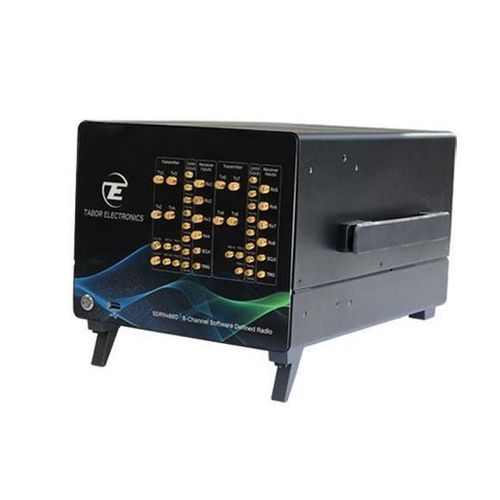

ラジオトランシーバー DRN9484D

遠隔測定マルチチャンネル

混雑および争われる電磁環境におけるドローン性能の検証
地上管制局（GCS）と無人航空システム（UAS）間の無線リンクおよびミッションに不可欠な通信（制御、テレメトリ、画像、ライブ映像）を評価します。シナリオはISM帯などの運用周波数、周波数ホッピング、スペクトラム拡散、マルチバンド運用を再現して実環境を反映する必要があります。

ソフトウェア定義無線（SDR）の活用
ソフトウェア定義無線（SDR）は、波形生成、変調/復調、信号解析をソフトウェアで実装することで柔軟かつ再現可能なRF試験を実現します。SDRは干渉、ジャミング、適応的な脅威挙動のエミュレーションをサポートし、リンクの回復力評価や緩和策の開発、対ドローン対策や認証ワークフローに適用できます。

Proteus SDR の主な特長

• Direct Digitalアーキテクチャ：広帯域RF DAC/ADCにより最大10 GHzまでの信号生成が可能。
• 送信の瞬時帯域幅は最大4.5 GHz、連続または長時間の波形再生に対応する大容量メモリ。
• 受信の瞬時帯域幅は最大2.7 GHzで、高忠実度キャプチャによる事後解析が可能。
• FPGAによりリアルタイム適応、ドップラーおよび時間遅延の挿入が可能。
• ベンチトップ、デスクトップ機器、またはPXI/PXIeモジュールとして構成可能で、位相コヒーレントなマルチチャネル動作に対応。

混雑、干渉および感受性
混雑したスペクトラム条件を再現し、制御およびテレメトリリンクが干渉や非意図的な発射に対してどの程度感受性があるかを検証します。Proteusは広帯域電磁放射の生成と解析、IQ変調信号の生成によるプロトコルレベルの試験をサポートします。

ジャミングおよび欺瞞
マルチGHz帯域に及ぶ広帯域ノイズ生成や、モジュールごとの位相コヒーレントなマルチ出力動作により、指向性ジャミングやビームフォーミングのシナリオを実現し、故意のRF攻撃に対する脆弱性を評価できます。

実環境シナリオのラボでの検証
ProteusはRFレコーダー兼ダイナイザーとして機能し、環境信号やプロトコルを大容量メモリに記録して事後解析や根本原因調査、認証や研究開発のための再現可能な試験キャンペーンに利用できます。

移動を伴う動的環境のエミュレーション
FPGAによるリアルタイムのドップラーおよび時間遅延エミュレーションにより、移動に起因する周波数変化や伝搬遅延を挿入してシミュレートできます。これにより、移動目標のRF条件下での対ドローンシステムやリンク性能の再現可能な検証が可能です。

技術仕様

• 最大信号生成能力：最大10 GHz（Direct Digitalアーキテクチャ）。
• 送信瞬時帯域幅：最大4.5 GHz（構成に依存）。
• 受信瞬時帯域幅：最大2.7 GHz。
• 広帯域ノイズ／ジャミング性能：マルチGHzの広帯域ノイズ生成。
• ビームフォーミング／指向性ジャミングを可能にするモジュール当たりの位相コヒーレントなマルチ出力。
• 適応的脅威挙動、ドップラーおよび時間遅延エミュレーション用のリアルタイムFPGA。
• 長時間環境キャプチャと解析のための大容量RF記録／デジタイザ機能。
• 形状：ベンチトップ、デスクトップ機器、または位相コヒーレントなマルチチャネル動作を備えるPXI/PXIeモジュール。
