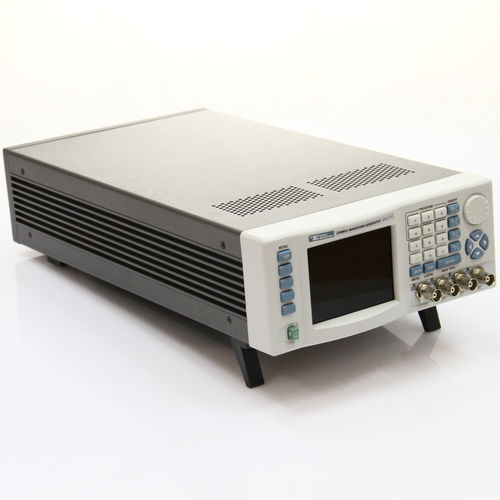

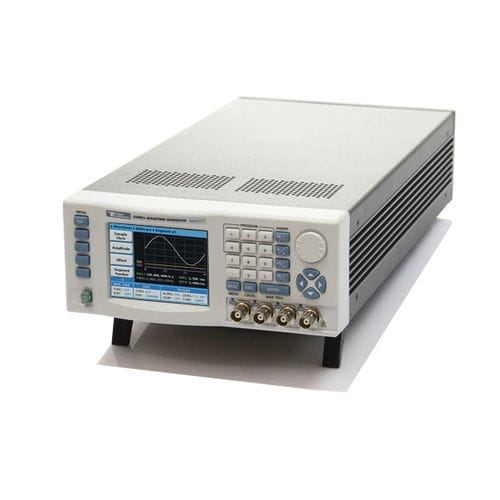

任意波形発電機 WW2074

USB経由4チャンネル

WW2074は、200 MS/sの4チャンネル汎用波形シンセサイザーです。各モデルは、帯域幅や信号の完全性を損なうことなく、省スペース化とコスト削減を実現するため、コンパクトな筐体に収められています。本装置は、100µHzから最大80MHzの範囲で、標準波形またはユーザー定義波形を出力します。 80MHzまでの正弦波および50MHzまでの矩形波 16ビットの振幅分解能 最大4Mの波形メモリ 50Ω負荷時10 Vpp、開回路時はその2倍 複数の動作モード：トリガー、タイマー、トリガー遅延 4つの独立したSYNC出力 特長 信号インテグリティ 技術の進化に伴い、日々新しいデバイスが開発される中、これらの新デバイスをシミュレートおよび刺激するためには、より高速な信号が必要とされています。4チャンネルモデルは、同クラスで最高の帯域幅を備えており、テスト信号の正確な再現とシミュレーションを実現します。 幅広いサンプルクロックジェネレータ（最大200MS/s）、16ビットの垂直分解能、および広い出力帯域幅（最大80MHz）により、数学的なプロファイルを作成し、その座標を計測器にダウンロードすることで、元の設計に対する忠実度や互換性を損なうことなく波形を再生成することができます。 16ビット分解能 16ビットDACを採用することで、優れた精度と分解能を備えた波形を生成でき、今日の高感度計測器に必要な極めて微細なテスト信号にも適しています。最新技術を採用しているため、4チャンネルモデルの機能と性能は、今後長年にわたり活用できることが保証されています。 4つの同期チャネル 4チャネルモデルは4つの出力チャネルを備えており、これらはすべて同一のリファレンスクロックに同期され、同じサンプリングクロックを共有しています。
