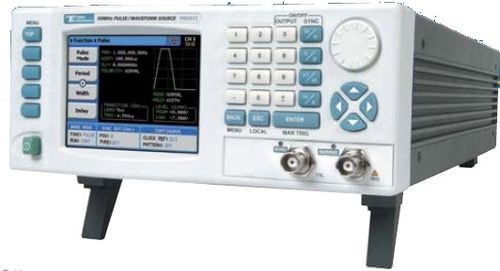

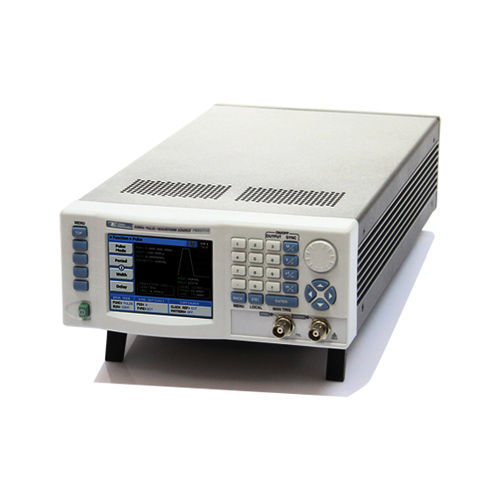

パルス発電機 PM8571A

機能パターン任意波形

モデルPM8571Aは、非常に高性能なシングルチャンネルパルス／パターン発生器であり、通常のパルス発生器の仕様を極限まで押し広げ、市場で入手可能なパルス波形発生器の中で群を抜いて最先端の製品となっています。 その高性能なパルス機能に加え、新型PM8571Aは、今日の実験室において不可欠な、標準波形、任意波形、シーケンス波形のすべてを生成します。 標準波形用 100MHz ファンクションジェネレータ 300MS/s、16ビット任意波形／シーケンスジェネレータ 10psのパルス分解能、4nsの立ち上がり時間 オープン回路時32Vpp、プログラム可能なインピーダンス プログラム可能なレベルを備えた16ビットデジタルパターンジェネレータ 特長 多彩なパルス制御 固定デューティサイクルやプログラム可能なパルス幅以上の機能が必要なアプリケーションでは、任意の標準波形や任意波形形状を用いて立ち上がりエッジを変調・制御できます。これらの機能を外部パルス幅制御と組み合わせることで、極めて汎用性の高いパルス発生ツールが実現します。 極めて高精度な分解能 パルスの立ち上がり・立ち下がりや位置を制御する必要がありますか？各チャンネルをプログラムして、線形または高速な立ち上がり・立ち下がりを持つパルスを出力し、10psの分解能でエッジの位置を制御できます。 高速ファンクションジェネレータ 本機器をファンクションジェネレータとして使用してみませんか？PM8571Aが自動的に処理を行うため、複雑な波形を計算する必要はありません。 「標準波形」タブを選択するだけで、あらかじめ計算済みですぐに使用できる10種類の波形のいずれかを生成できます。含まれる波形には、正弦波、三角波、方形波、パルス波、ランプ波、sinc波などがあり、最大100MHzの周波数に対応しています。
