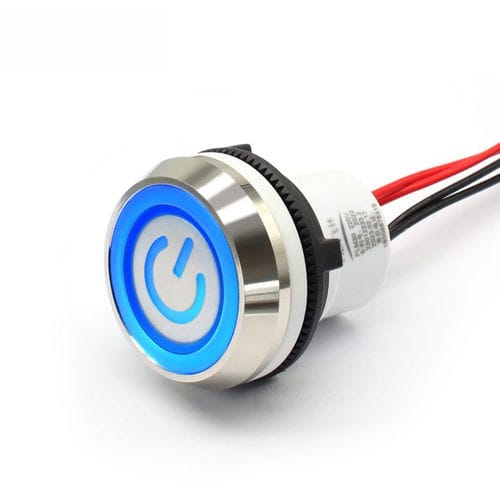

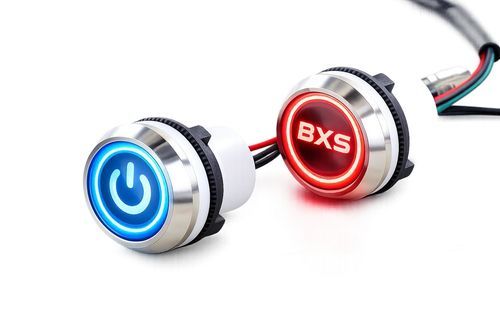

IP67押しボタンスイッチ KLX

IK092NO/NCNO

概要
KLXシリーズは、要求の厳しい産業・屋外環境向けに設計された防氷仕様のØ22 mmおよびØ30 mm押しボタンのラインです。ステンレス製フロント、IP67の防水性、高いスイッチング容量に美観を高めるバックライトやカスタムロゴ機能を組み合わせています。機械、屋外機器、組込み機器、OEM用途に適しています。

機能上の利点

• 最大スイッチング容量：10 A AC / 250 VAC（10 A @ 36 VDC 指定）
• マルチボルテージLEDシステム（3 V〜380 V）
• IP67保護等級およびIK09衝撃保護
• 304ステンレス前面および強化プラスチック
• 高度なカスタマイズ：バックライトロゴ、光るクラウン、カスタムピクトグラム

カスタマイズオプション

• ボタン内蔵のカスタム照明ロゴ（LEDの色、強度、形状を制御可能）
• カスタム配線ソリューション：定長ケーブル、ケーブル種別（PVC、PUR、シリコーン）、導体サイズ、シールド、コネクタ（M12、M8、Harting、Sub‑D、端子台、ケーブルグランド）、事前配線、圧着またはオーバーモールド、耐久識別・マーキング
• 利用可能な照明/マーキング：光るクラウン、ロゴパワー、パーソナライズロゴ、バックライト

電気的データ
技術：エレクトロメカニカル
機能数：1
最大電流：10 A - 36 VDC（高電流向け設計；10 A AC / 250 VAC 記載あり）
定格絶縁電圧：250 VAC
初期接触抵抗：≤ 50 mΩ
絶縁抵抗：≥ 100 MΩ
耐電圧（リーク耐性）：3000 VAC
電気的寿命：100,000 サイクル
接点形式：NO、2NO
利用可能な照明タイプ：光るクラウン、ロゴパワー、個別ロゴ、バックライト
LED電源：3 V、6 V、12 V、24 V、48 V、110 V、220 V

機械的特性
取付穴径：22 mm、30 mm
動作：保持（ラッチ）または短押し（モーメンタリ）
機械的寿命：500,000 サイクル
ストローク：2.5 mm
取付 / 固定：ナット付ねじ / 前面パネル取付
本体材質：304ステンレス、ガラス繊維強化PA66およびプラスチック
ボタン材質：ステンレスおよびプラスチック
ボタン形状：フラッシュ操作
端子 / 接続：導線、ケーブル

環境特性
動作温度：-25°C〜+85°C
保護等級：IP67
耐衝撃性：IK09

技術仕様

• シリーズ名：KLX series
• サイズ：Ø22 mm、Ø30 mm
• スイッチ技術：エレクトロメカニカル
• スイッチ容量：最大10 A（AC）；10 A @ 36 VDC 指定
• 絶縁電圧：250 VAC
• 初期接触抵抗：≤ 50 mΩ
• 絶縁抵抗：≥ 100 MΩ
• 耐電圧：3000 VAC
• 電気的寿命：100,000 サイクル
• 機械的寿命：500,000 サイクル
• 接点構成：NO、2NO
• LED電源オプション：3 V、6 V、12 V、24 V、48 V、110 V、220 V（参照で最大380 Vまで）
• 保護等級：IP67
• 耐衝撃性：IK09
• 材料：304ステンレス筐体、ガラス繊維強化PA66およびプラスチック
• 取付：前面ネジ締め（ナット）
• ストローク：2.5 mm
• 利用可能なカスタマイズ：バックライトロゴ、個別ピクトグラム、光るクラウン、カスタム配線・コネクタソリューション
• メーカー：TactHill
