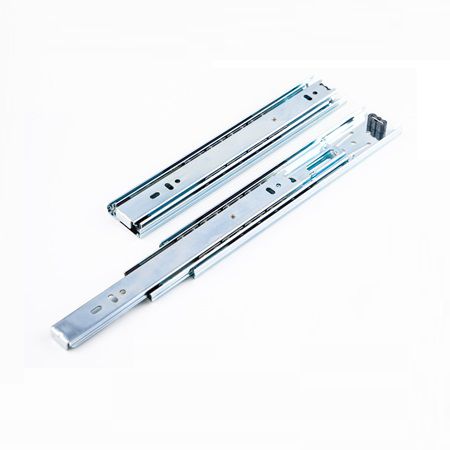

伸縮自在スライド SL-X

引き出し電気亜鉛メッキ鋼製スチール製

製品名

• Steel Slide SL-X

製品詳細
材質（本体）：スチール
表面処理（本体）：亜鉛メッキ


寸法表（単位：mm）
Itcm No.; Travel; A1; B1; A; B; C; D; E; Load Rating / Kg / pair
10": 250; 250; 250; 96; -; -; 169.4; -; 80
12": 300; 300; 300; 160; -; -; 96; 128; 70
14": 350; 350; 350; 160; -; -; 128; 128; 60
16": 400; 400; 400; 160; 64; -; 128; 192; 50
18": 450; 450; 450; 160; 128; -; 160; 192; 45
20": 500; 500; 500; 160; 128; 64; 192; 224; 35
22": 550; 550; 550; 160; 128; 64; 224; 224; 25
24": 600; 600; 600; 160; 128; 128; 256; 256; 18

追加情報
単位：mm

仕様

• 型番：Steel Slide SL-X
• 材質（本体）：スチール
• 表面処理（本体）：亜鉛メッキ
• 対応ストローク：250 mm（10"）、300 mm（12"）、350 mm（14"）、400 mm（16"）、450 mm（18"）、500 mm（20"）、550 mm（22"）、600 mm（24"）
• ペア当たり荷重：80 kg（10"）、70 kg（12"）、60 kg（14"）、50 kg（16"）、45 kg（18"）、35 kg（20"）、25 kg（22"）、18 kg（24"）
• 表項目：Itcm No., Travel, A1, B1, A, B, C, D, E, Load Rating (Kg / pair)
