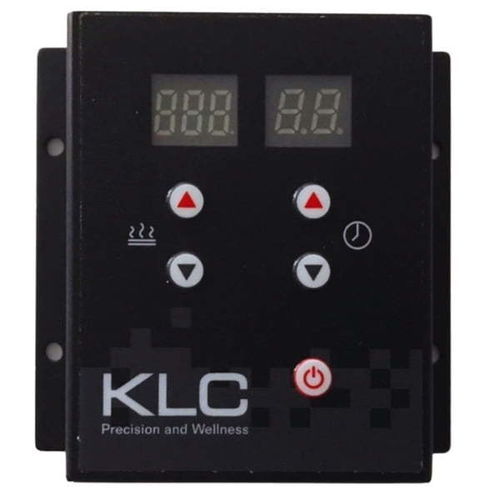

制御デバイス DTC series

製品概要
KLCのデジタル温度・時間コントローラ（DTCシリーズ）は、実験室試験、室内暖房、プロセス温度管理向けのパネル取付け型コンパクトコントローラです。超薄型フレキシブルヒーター、遠赤外線ヒーター、PTCエアヒーター、PTC熱伝導体などのKLCヒーター製品と併用できます。

主な機能

• フロントパネルのデジタル設定、LED表示
• 温度とタイマーの制御、前回設定の自動記憶
• タイマーは30分間隔から連続運転まで設定可能（表示99）
• 温度制御精度 ±1℃、分解能 1℃
• 配線済み、コネクタ（自己接続）、端子タイプを用意
• KLCヒーター製品シリーズとの互換性あり

モデルとタイプ

• モデル: DTC-A1045A-150 | DTC-A1045B-150 | DTC-A2085A-150 | DTC-A2085B-150 | DTC-A3B285-0204B
• 種類: AC110V 配線済み；AC110V コネクタ；AC220V 配線済み；AC220V コネクタ；AC90–250V 端子

基本仕様

• 寸法: 65 x 90 x 26 mm
• 外装: アルミニウム
• 入力電圧（シリーズ）: DC12V–24V / AC100V–120V / AC200V–240V
• 周波数: 60Hz（50Hz オプションあり）
• 最大電流: DC <10A；AC <4A（機種により異なる）
• サンプリングレート: 100 ms
• 動作環境: -20℃～55℃；0–80%RH（結露/氷結なし）
• 温度制御範囲（シリーズ）: 通常 1～150℃；機種により最大 285℃
• センサ: NTC（AC非絶縁）；NTC配線長 約80 cm

DTC-A3B285-0204B — 機種仕様

• 入力電圧: AC90–250V
• 周波数: 50/60Hz
• 最大電流: 4A
• 制御方式: ON/OFF（P=0）
• 温度制御範囲: -24～285℃（1℃単位）
• 時間制御: 1–5（30分単位）／5–99（1時間単位）；99＝連続運転
• サンプリングレート: 100 ms

ユーザーガイド / 操作メモ

• ON/OFF: 1回押しでON、2秒長押しでOFF。電源投入で動作していない場合、時間表示のドットが点滅
• 温度ボタン: ▲で1℃増、▼で1℃減。長押しで連続変化。入力停止後4秒で測定温度表示に戻る
• 時間ボタン: ▲/▼は範囲に応じて0.5時間または1時間単位で調整。99は連続運転を示す
• 接続: NTCピン（センサ）、AC入力ピン、AC出力ピン（負荷）

注意

• ブランド: KLC Corporation
• 用途: 実験機器、HVACプロトタイプ、プロセス機器、製品温度管理に適合
