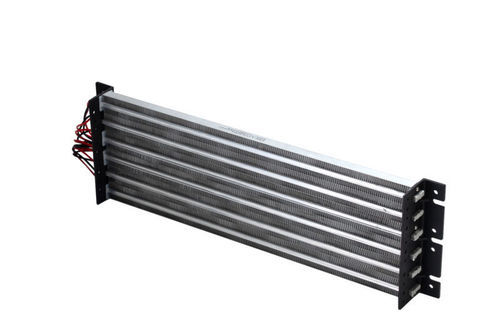

PTC発熱体 STW Series

セラミック製産業用電動車両用

概要
KLCの高電圧PTCヒーターは、広い電圧範囲（12 V〜999 V）で自己制御型の迅速かつ省エネルギーな加熱を提供し、12 V〜600 VについてはUL/CSA認証を取得しています。電気自動車、バッテリーシステム、充電インフラ、産業機器向けに設計され、安定した熱出力、簡易な熱管理、IATF 16949認証の製造プロセスによるOEMカスタマイズを実現します。

主な特長

• 自己制御型PTCセラミック：温度上昇に伴い電流を抑制し、過熱を防止して制御を簡素化します。
• 広い電圧対応：12 V〜999 V（UL/CSA認証：12 V〜600 V）でEVプラットフォーム、充電器、産業電源に適合。
• 高い出力密度：サイズと構成により最大30,000 Wまで対応し、迅速な立ち上がりが可能。
• 多段出力：用途に応じた電力段数の設定でエネルギー最適化を実現。
• 車載/産業品質：IATF 16949 / ISO 9001に準拠した製造と国際的な認証取得ルート。
• カスタマイズ可能：寸法、チューブ数、フィン仕様、配線/コネクタなどをOEM要件に合わせて調整可能。

代表モデル
電圧範囲 | モデル | 寸法 (mm) | チューブ数 | フィン幅 (mm) | フィンピッチ (mm) | 標準 | 配線有無
12~500V | MH(W) | 26 x 90 x L (70~492) | 2 または 3 | 90 | 1.2 / 2.0 / 2.6 | ターミナルタイプ | あり
12~500V | MSH(W) | 26 x 65 x L (70~492) | 3 | 65 | 1.68 / 2.6 | ターミナルタイプ | あり
12~500V | SH(W) | 26 x 65 x L (70~492) | 2 | 65 | 1.68 | ターミナルタイプ | あり
12~500V | TH(W) | 26 x 45 x L (70~492) | 2 | 45 | 2.0 | ターミナルタイプ | あり
12~500V | OH(W) | 26 x 30 x L (30~492) | 1 | 30 | 1.68 | ターミナルタイプ | あり
12~999V | STW Series | 10 x 10 x 10 ~ 999 × 337.5 × 25 | – | – | – | カスタム | カスタマイズ可能

用途

• 充電ステーション：寒冷地でのバッテリー充電時の温度維持。
• 電動トラック・バス・自動車：客室加熱、部品保護、コールドスタート支援。
• バッテリーシステム：セル・パックの温度管理による性能と寿命の向上。
• 建設・農業用電動機械：稼働温度維持により稼働率を向上。
• 過酷環境で運用される鉄道車両や特殊車両。
• HVACや空調処理ユニットでのコンパクトかつ効率的な電気加熱。

KLC高電圧PTCヒーターを選ぶ理由

• −20°Cまでの低温条件でも有効な高速立ち上がり。
• 多くのケースで従来の抵抗加熱器に対するエネルギー効率の向上。
• IATF 16949、ISO 9001に準拠した車載・産業グレードの製造とUL/CSA認証オプション。
• エンジニアリングサポート：3Dシミュレーション、ラボ試験、ライフサイクル検証、統合作業支援。
• 非標準筐体、コネクタ、800 V＋を含む高電圧プラットフォーム向けの設計柔軟性。

技術仕様

• 電圧：12 V ~ 999 V（UL & CSA承認：12 V ~ 600 V）
• 出力：最大30,000 W（サイズ・設計に依存）
• 加熱要素：PTCセラミック（自己制御）
• 形状：標準MH / MSH / SH / TH / OHシリーズおよびカスタムSTWシリーズ（10×10×10 mm～999×337.5×25 mm）
• フィン幅：30、45、65、90 mm（機種依存）
• チューブ構成：1～3本（機種依存）
• フィンピッチ例：1.2 mm / 1.68 mm / 2.0 mm / 2.6 mm
• 認証：IATF 16949、ISO 9001:2015；UL/CSAは600 Vまで；VDEはオプション；600 V超に対する認証ルートあり
• 典型用途：EVキャビン加熱、バッテリー加熱、充電ステーション、産業加熱、HVAC、コールドスタート支援
