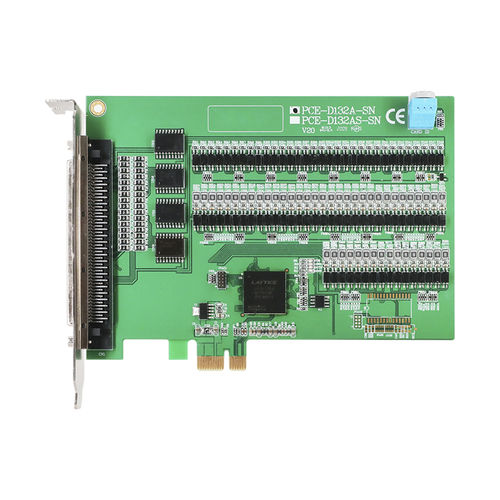

デジタル入出カード PCE-D132A-SN

SCSIデジタル出力32マルチチャンネル

PCE-D132A-SN は、48/32-Ch.の高密度絶縁デジタル入出力カードです。これは、PCI Express バス・アーキテクチャに基づく高性能データ収集カードです。テスト装置、計測器、産業用オートメーション、ラボ・オートメーション、プロセス制御など、ほとんどの産業用アプリケーションに適しています。このカードは、PCI Express x1レーンを備えており、利用可能なx1、x4、x8、x16 PCI Express拡張スロットで使用することができます。 特徴 48ch.デジタル入力、32ch.デジタル出力 PCI Express x1対応 ボードID ウォームリブート後もデジタル出力の状態を保持 読み出し可能なデジタル出力信号 デジタルＩ／Ｏインタフェース サージ保護。10KV I/O絶縁電圧：3750Vrms 入力インピーダンス。 5.6KΩ0.5W 入力論理。論理 0: 0V から 1.5V。 論理 1: 5V から 24V 入力タイプNPN/PNP 出力タイプNPNオープンコレクタダーリントントランジスタ スイッチ容量。各出力Ch.はDC24Vで350mAです 応答時間オンからオフまで、約50µs。 オフからオン、約10µs I/Oピンタイプ。すべてのSCSI 100ピンで3750Vrmsで光学的に絶縁されています。 一般的な 仕様は以下の通りです。1レーン2.5 Gb/s PCI Express 消費電力。 3.3VDC at 430mA、12VDC at 55mA典型的な 働く温度。60℃への0
