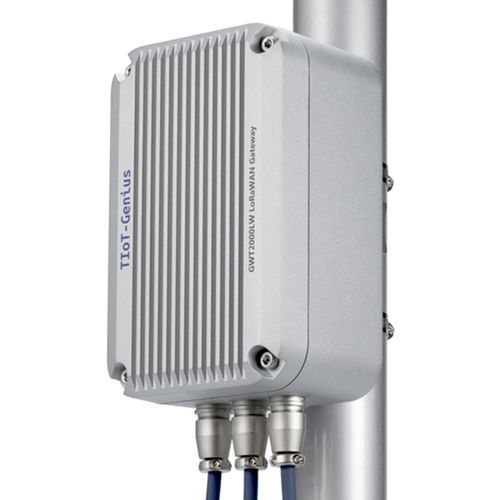

放熱器エンクロージャ DWH series

壁掛けポールマウント用長方形

IP68 高性能ダイカストアルミニウムボックスは、1mの深さで24時間の浸漬から保護されています。
EMCシールドは、トップカバーとベースの未仕上げの内側、および導電性シリコンガスケットによって実現されています。
アクセスポイント、光伝送機器、耐衝撃性産業用PCなどに適しています。

メタリックシルバーで4つのサイズが利用可能です。
保護クラスIP6824時間/1mの深さ
動作温度-40°C ~ +105°C

新製品の発売予定
2025年11月
DWH10-15-9S, DWH14-22-10S
2026年2月
DWH10-15-6S, DWH14-22-7S

製品番号 / 寸法

製品番号 / 外部寸法mm / 内部寸法mm / 重量g / 発売日
DWH10-15-6S / 100 x 63.5 x 150 / 86 x 46 x 136 / 875 / 2026年2月
DWH10-15-9S / 100 x 93.5 x 150 / 81 x 76 x 131 / 1115 / 2025年11月
DWH14-22-7S / 140 x 74 x 220 / 125 x 56 x 205 / 1470 / 2026年2月
DWH14-22-10S / 140 x 104 x 220 / 123 x 86 x 203 / 1865 / 2025年11月

3Dビュー
- 3Dビュー - DWH10-15-6S
- 3Dビュー - 壁取り付けブラケット付き
- ポールマウントブラケット組立ビュー
- 分解図

オプションパーツ
- DW・DWH用マウントプレート - DWMPシリーズ
- DW・DWH用壁取り付けブラケット - DWFシリーズ
- DW・DWH用壁取り付けブラケット - DWMB-1N
- DW・DWHシリーズ用アルミニウムポールマウントブラケット
- ステンレススチールポールマウントストラップ - SNBシリーズ
- ポールマウントベルト - PKBシリーズ
- DW・DWH用取り付けネジ - SMS4-8
- DWDWH用DINレール - FDRシリーズ
- EMCシールドケーブルグランド - AGEシリーズ
- 耐熱ケーブルグランド - AGHシリーズ
- IP68メタルケーブルグランド - AGMシリーズ
- 低コストIP67メタルケーブルグランド - RMCシリーズ
- ステンレススチール保護ベント - PMF-12M
- 保護ベント - PMFシリーズ

類似製品
- IP68ダイカストアルミニウムエンクロージャー - DWシリーズ
- IP67 EMCシールドダイカストアルミニウムボックス - HQシリーズ
- IP67ダイカストアルミニウムボックス - BDNシリーズ
- IP68フランジ付きアルミニウムエンクロージャー - AWシリーズ
- IP68ヒートシンクアルミニウムエンクロージャー - AWNシリーズ
- IP65ダイカストアルミニウムボックス - ALシリーズ
- フランジ付きヒートシンクアルミニウムEMCシールドエンクロージャー - EXHFEシリーズ
- ヒートシンクアルミニウムEMCシールドエンクロージャー - EXHEシリーズ
- ヒートシンクアルミニウムエンクロージャー - EXHシリーズ

特性 / 技術仕様
- 材料ダイカストアルミニウム
- 保護クラスIP681mの深さで24時間
- EMCシールド未仕上げの内側と導電性シリコンガスケット
- 動作温度-40°Cから+105°C
- 利用可能なサイズ4上記の表を参照
- 色メタリックシルバー
- アプリケーションアクセスポイント、光伝送機器、耐衝撃性産業用PCなど。
