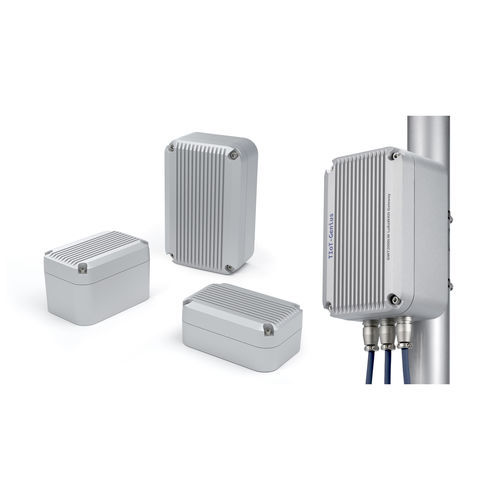

配電電気エンクロージャ DWH series

DINレール壁取り付け式アルミニウム

製品概要

• IP68 高性能ダイカストアルミニウムボックスは、1mの深さで最大24時間の浸漬から保護されています。
• EMCシールドは、トップカバーとベースの未仕上げの内側、および導電性シリコンガスケットによって実現されています。
• アクセスポイント、光伝送機器、耐衝撃性産業用PCなどに適しています。
• メタリックシルバーで4サイズが利用可能です。
• 保護クラス: IP68 (24時間/1mの深さ)
• 動作温度: -40°C ~ +105°C

発売スケジュール

• 2025年12月下旬: DWH10-15-9S, DWH14-22-7S, DWH14-22-10S
• 2026年2月: DWH10-15-6S

製品番号 / 寸法
製品番号 | 外部寸法 (W x H x D, mm) | 内部寸法 (w x h x d, mm) | 重量 (g) | 発売日
DWH10-15-6S | 100 x 63.5 x 150 | 86 x 46 x 136 | 875 | 2026年2月
DWH10-15-9S | 100 x 93.5 x 150 | 81 x 76 x 131 | 1115 | 2025年12月下旬
DWH14-22-7S | 140 x 74 x 220 | 125 x 56 x 205 | 1470 | 2025年12月下旬
DWH14-22-10S | 140 x 104 x 220 | 123 x 86 x 203 | 1865 | 2025年12月下旬
オプションパーツ

• DW・DWH用マウントプレート - DWMPシリーズ
• DW・DWH用ウォールマウントブラケット - DWFシリーズ
• DW・DWH用ウォールマウントブラケット - DWMB-1N
• DW・DWHシリーズ用アルミニウムポールマウントブラケット
• ステンレススチールポールマウントストラップ - SNBシリーズ
• ポールマウントベルト - PKBシリーズ
• DW・DWH用マウントスクリュー - SMS4-8
• DW･DWH用DINレール - FDRシリーズ
• EMCシールドケーブルグランド - AGEシリーズ
• 耐熱ケーブルグランド - AGHシリーズ
• IP68メタルケーブルグランド - AGMシリーズ
• 低コストIP67メタルケーブルグランド - RMCシリーズ
• ステンレススチールプロテクティブベント - PMF-12M
• プロテクティブベント - PMFシリーズ

類似製品

• IP68ダイカストアルミニウムエンクロージャ - DWシリーズ
• IP67 EMCシールドダイカストアルミニウムボックス - HQシリーズ
• IP67ダイカストアルミニウムボックス - BDNシリーズ
• IP68フランジ付きアルミニウムエンクロージャ - AWシリーズ
• IP68ヒートシンクアルミニウムエンクロージャ - AWNシリーズ
• IP65ダイカストアルミニウムボックス - ALシリーズ
• フランジ付きヒートシンクアルミニウムEMCシールドエンクロージャ - EXHFEシリーズ
• ヒートシンクアルミニウムEMCシールドエンクロージャ - EXHEシリーズ
• ヒートシンクアルミニウムエンクロージャ - EXHシリーズ

3Dビュー

• 3Dビュー - DWH10-15-6S
• 3Dビュー - ウォールマウントブラケット付き
• ポールマウントブラケット組立ビュー
• 爆発図

特性 / 技術仕様

• 材料: ダイカストアルミニウム
• 仕上げ: メタリックシルバー
• 保護クラス: IP68 (1mの深さで24時間)
• EMCシールド: 未仕上げの内側と導電性シリコンガスケット
• 動作温度: -40°Cから+105°C
• 利用可能なサイズ: 4 (上記の表を参照)
• 重量: モデルに応じて875gから1865g
• 適用: アクセスポイント、光伝送機器、耐衝撃性産業用PCなど。
