操作用電気エンクロージャ SKL series

垂直取付けプラスチック製透明ドア付き

製品説明

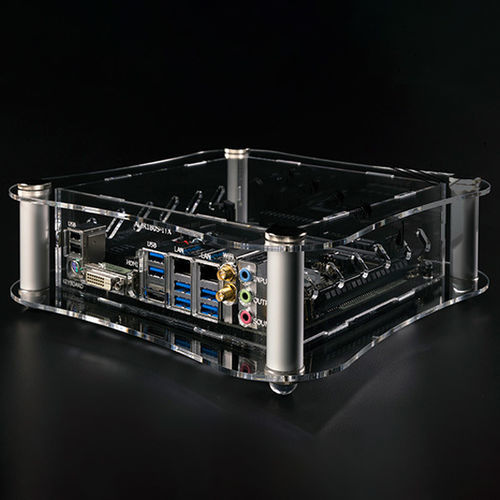

角部に支持柱を持つ曲面の透明アクリルケースで、展示用エンクロージャとして視認性の高い外観を提供します。透明アクリルパネルと押出しアルミ柱で構成。指で回せるローレットねじにより工具不要での手組立が可能。設置に応じてフラットまたは立てたレイアウトで使用できます。

互換性と寸法
モデルSKL11-5-17およびSKL11-8-17はEuroボードに対応。SKL18-7-18およびSKL18-10-18はMini-ITXボードに対応。標準で5つのサイズを用意。SKLFシリーズによりカスタム長および完全カスタム寸法が可能：WおよびDは50〜500 mm、Hは30〜500 mm（1 mm刻み）。

主な特徴

• 材料：透明アクリルパネルと押出しアルミ柱
• 組立：工具不要のローレットねじによる手組立
• レイアウト：フラットまたは立てた配置をサポート
• 互換性：特定のSKLモデルはEuroボードまたはMini-ITXに対応
• サイズ：標準5サイズ、カスタム対応（SKLFシリーズ参照）

製品番号 / 寸法
製品番号 | 外部 W (mm) | 外部 H (mm) | 外部 D (mm) | 内部 w (mm) | 内部 h (mm) | 内部 d (mm) | パネル厚 | 重量 (g)
SKL10-5-10 | 141 | 51 | 141 | 101 | 47 | 101 | 2.0mm | 191.5
SKL11-5-17 | 165 | 47 | 225 | 101 | 41 | 161 | 3.0mm | 507
SKL11-8-17 | 165 | 77 | 225 | 101 | 71 | 161 | 3.0mm | 643
SKL18-7-18 | 239 | 67 | 239 | 171 | 61 | 171 | 3.0mm | 762
SKL18-10-18 | 239 | 102 | 239 | 171 | 96 | 171 | 3.0mm | 940.5

技術仕様

• パネル材料：アクリル（透明）
• 柱材料：押出しアルミニウム
• 締結：工具不要のローレットねじによる手組立
• モデル別パネル厚：SKL10-5-10 = 2.0 mm；SKL11-5-17、SKL11-8-17、SKL18-7-18、SKL18-10-18 = 3.0 mm
• 重量範囲（標準モデル）：約191.5 g〜940.5 g
• 標準外形寸法の例：W 141〜239 mm、H 47〜102 mm、D 141〜239 mm
• 内部使用可能寸法は外形から柱／パネルの余裕を差し引いた値に対応（正確な内部寸法は表を参照）
• 互換性：SKL11-5-17およびSKL11-8-17はEuroボード対応、SKL18-7-18およびSKL18-10-18はMini-ITX対応
• カスタム寸法：WおよびDは50〜500 mm、Hは30〜500 mm（1 mm刻み）でSKLFシリーズにより対応
